Pielniki

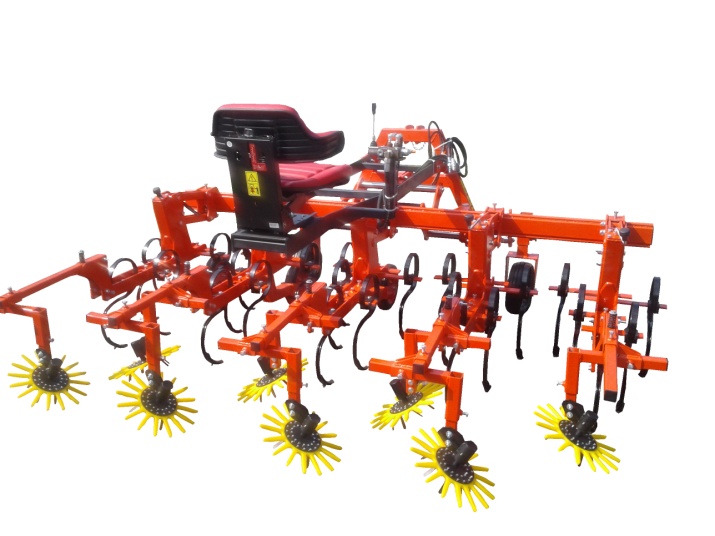

Pielnik wielofunkcyjny

Pielnik wielofunkcyjny NIVA-TOP jest urządzeniem przeznaczonym do międzyrzędowej pielęgnacji upraw. Dzięki wykorzystaniu pielnika możemy bardzo skutecznie wyeliminować zachwaszczenie w uprawach likwidując tym samym pracę ręczną. Stosowanie pielnika zwiększa plonowanie oraz zdrowotność roślin dzięki budowaniu odpowiedniej struktury gleby oraz zapewniając odpowiednie napowietrzenie korzeni roślin. Ograniczenie w stosowaniu herbicydów poprzez wykorzystanie pielnika w znaczący sposób wpływa na szybkość wegetacji roślin.

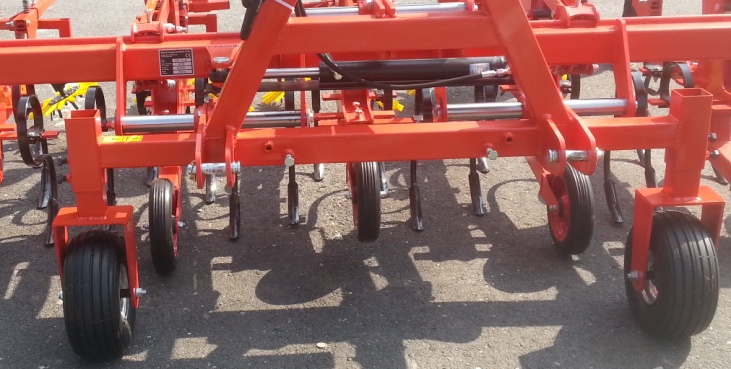

Układ ramowy:

Pielniki NIVA-TOP cechują się bardzo solidną i przemyślaną budową pozwalającą na uzyskiwanie żądanych parametrów pracy w bardzo szerokim zakresie. Swobodnie możemy regulować rozstawy rzędów w zakresie od 20 cm do nawet 80 cm a w konstrukcjach specjalnych nawet do 150 cm.

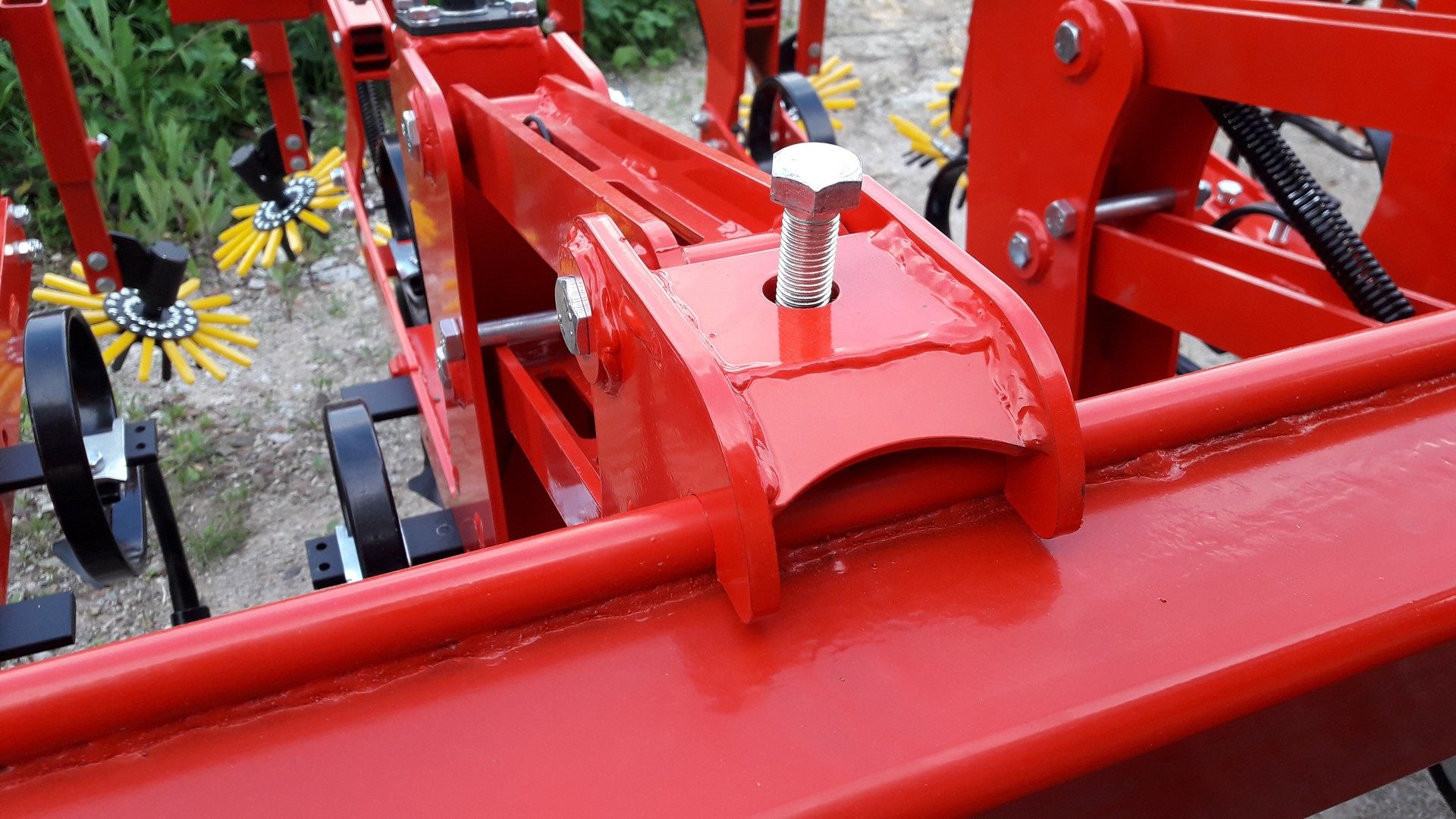

Układ ramowy posiada Specjalny przekrój z możliwością szybkiego montażu oraz regulacji sekcji roboczych. Umożliwia to bardzo szybką i wygodną kalibrację elementów roboczych dzięki wykorzystaniu zamków szybko zaciskowych na sekcjach roboczych.

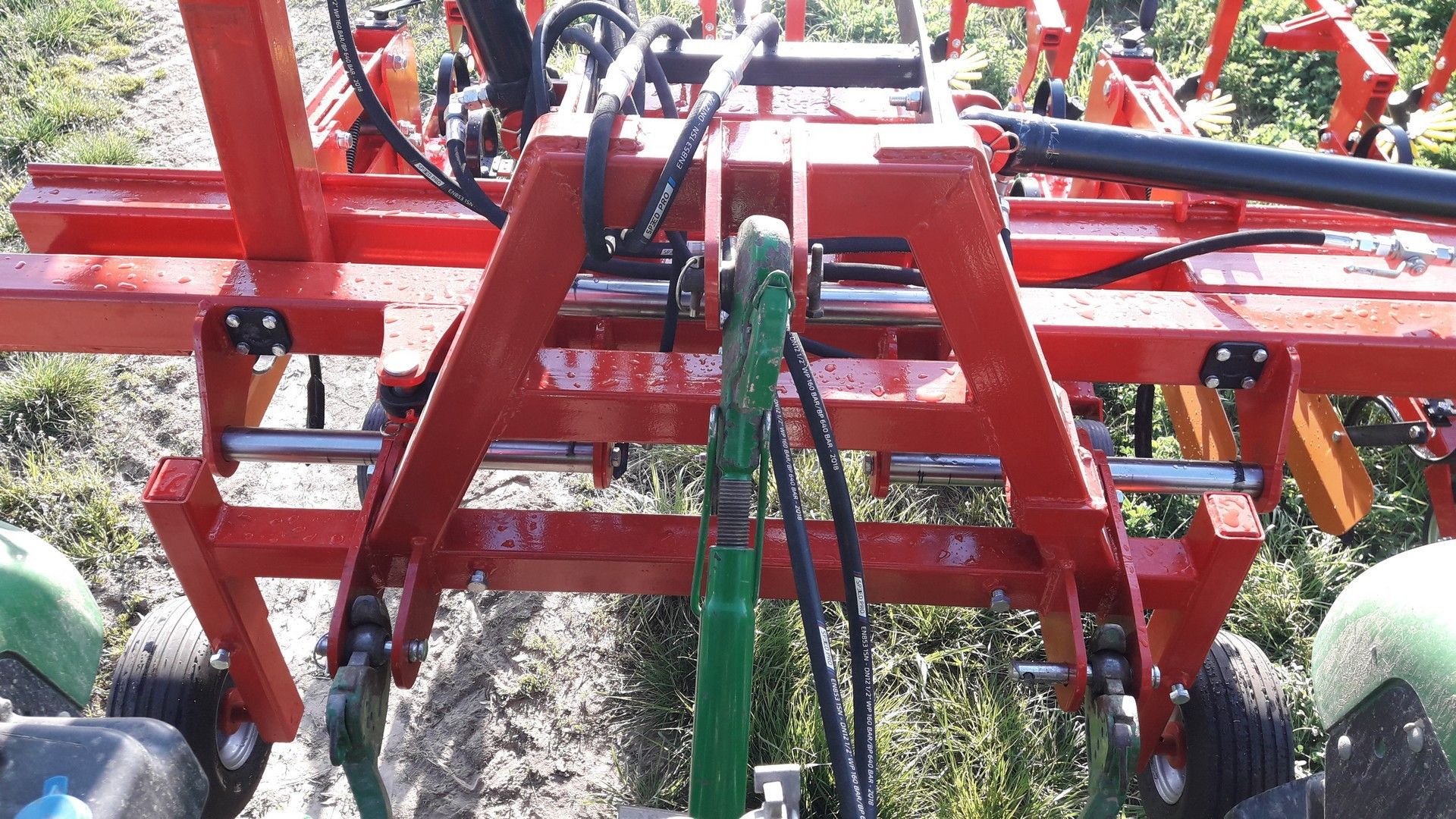

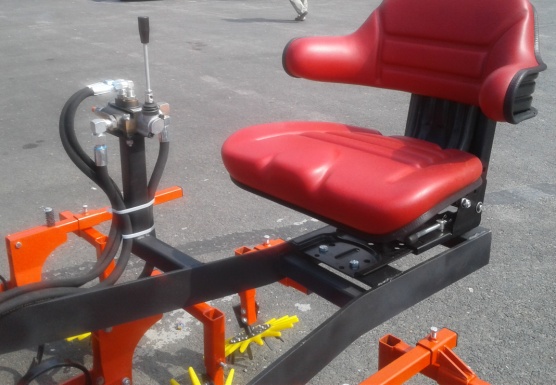

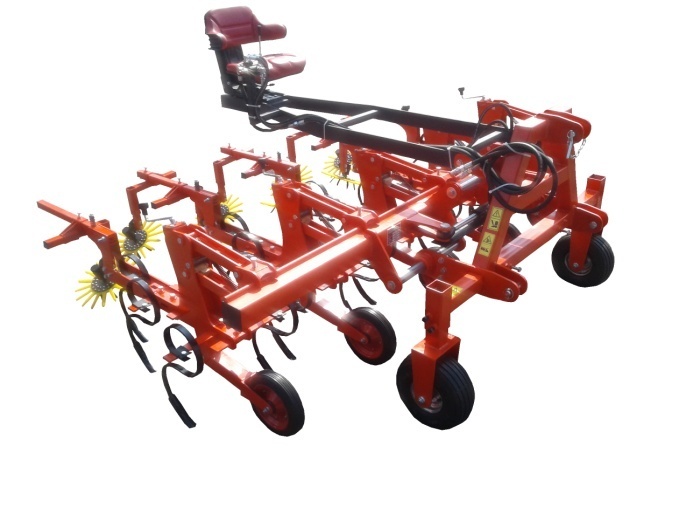

Naprowadzanie hydrauliczne na rzędy uprawy

Pielniki NIVA-TOP posiadają w swoim wyposażeniu systemy hydraulicznego naprowadzania na rzędy uprawy. Dzięki układowi naprowadzania staje się możliwa praca bardzo blisko roślin bez ryzyka ich uszkodzenia. Sterowanie maszyną w rzędach uprawy może odbywać się na kilka sposobów: w trybie ręcznym lub w pełni autonomicznie poprzez wykorzystanie systemu wizyjnego automatycznie prowadzącego pielnik w rzędach uprawy.

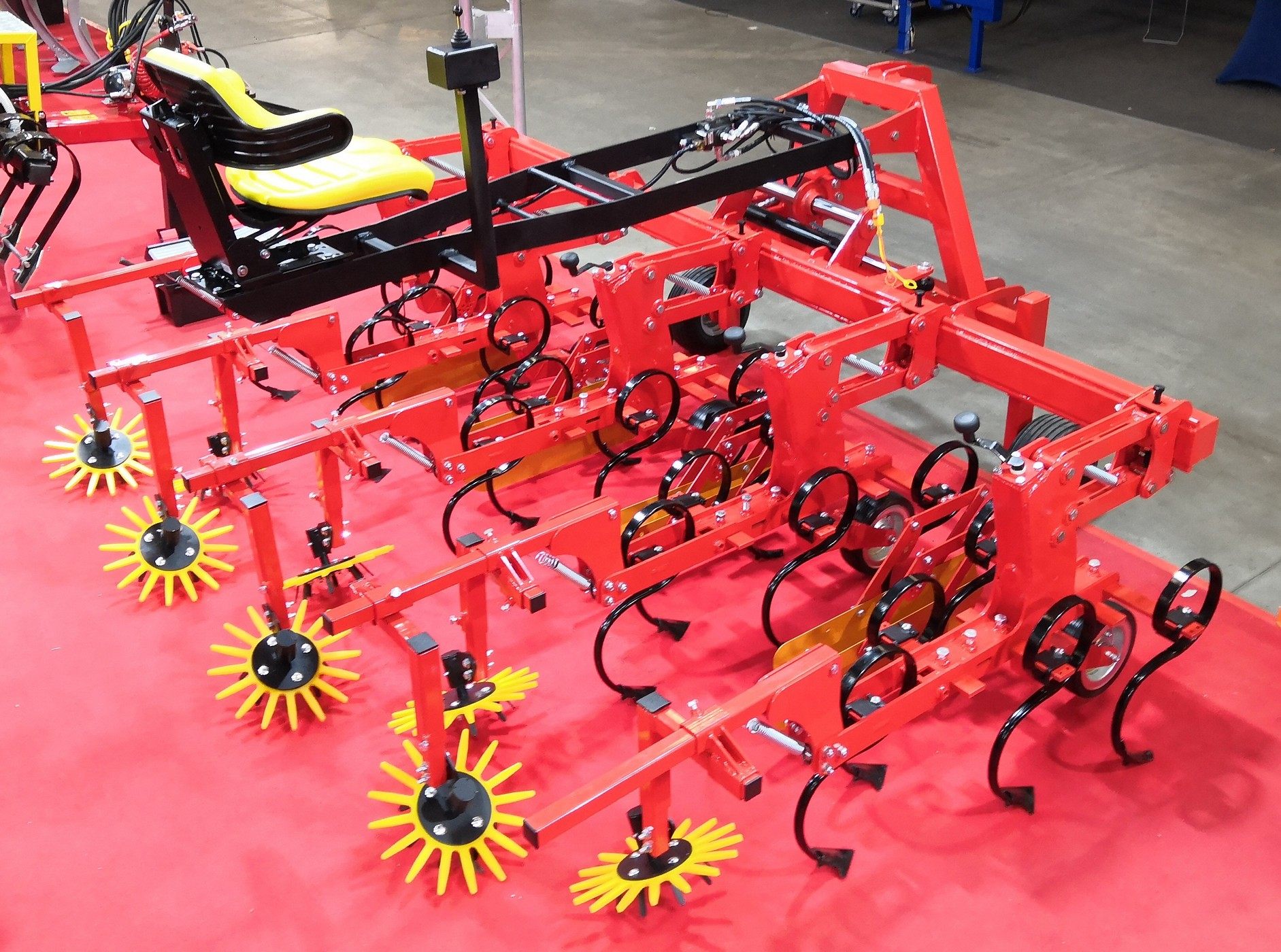

Elementy robocze:

Pielniki NIVA-TOP mogą być wyposażone w szereg elementów roboczych dobranych pod konkretne wymagania danych upraw. Mogą to być zęby sprężynowe z gęsimi stopami, zęby podcinające ze stali HARDOX a także redlice z węglikiem spiekanym a bardzo wysokiej trwałości.

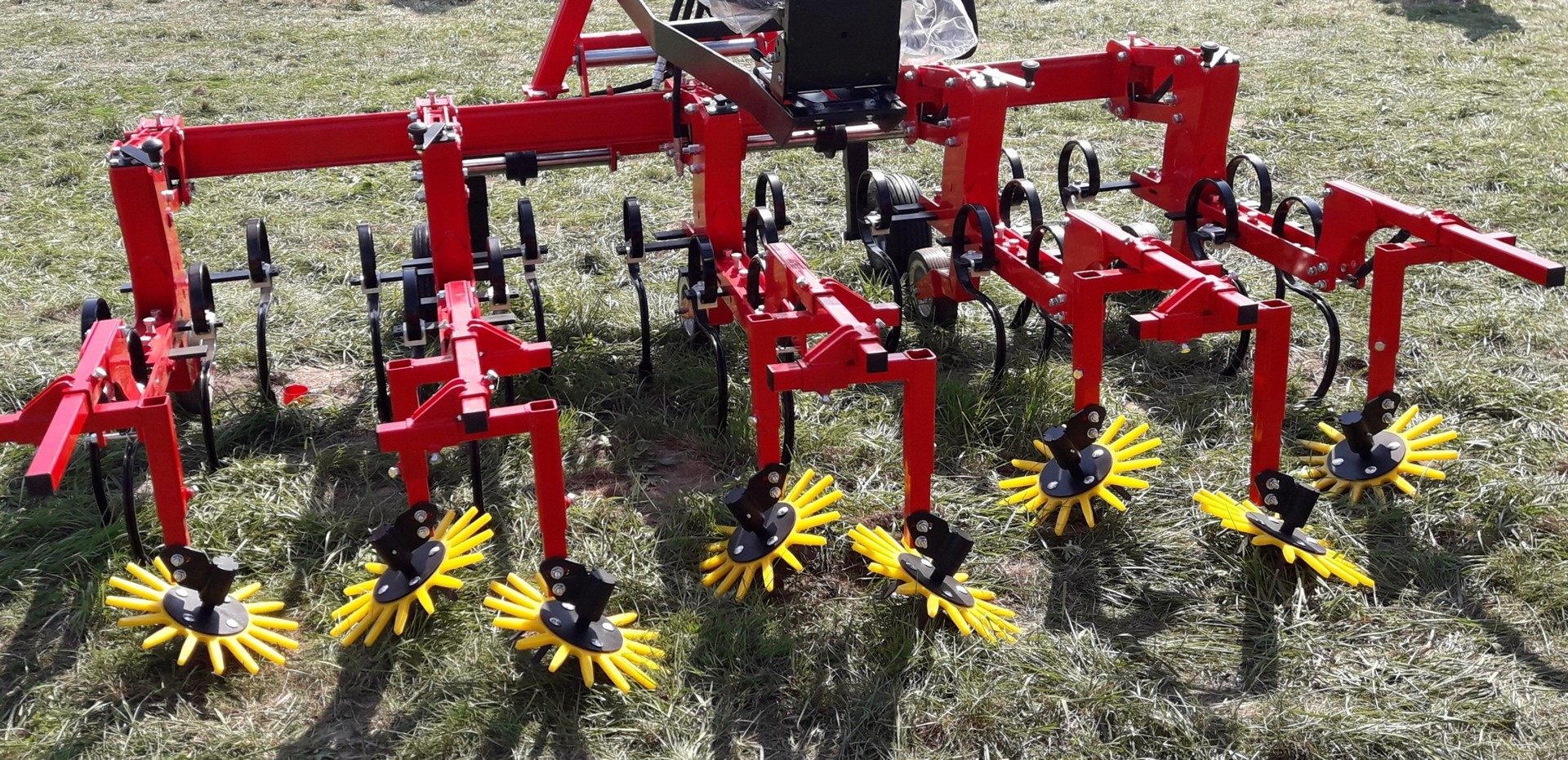

Gwiazdy pielące:
Pielniki NIVA-TOP mogą być wyposażane w gwiazdy pielące różnych rozmiarów. Dzięki zastosowaniu gwiazd pielących możliwe jest wzruszenie ziemi bezpośrednio w linii rzędu. Dzięki temu pielnik pracując w danej uprawie wzrusza 100% powierzchni pola. Pozwala to na wyeliminowanie chwastów rosnących bezpośrednio przy roślinach. Dzięki zastosowaniu układu samo kopiowania terenu przy gwiazdach pielących i praca jest bardzo stabilna i precyzyjna.

Podsiew Nawozów
Dzięki wykorzystaniu w pielnikach NIVA-TOP podsiewaczy nawozów można znacznie ograniczyć koszty nawożenia podając nawozy bezpośrednio przy roślinach. Pielniki NIVA-TOP mogą być wyposażane w podsiewacze grawitacyjne wykonane ze stali nierdzewnej o pojemności do 220 litrów oraz w podsiewacze wspomagane pneumatyczne sterowane sygnałem GPS o pojemności do 400 litrów.

Section Control

W pielnikach NIVA-TOP można zamontować układ kontroli sekcji ( SECTION CONTROL ). Układ ten pozwala na unoszenie pojedynczych sekcji roboczych w zależności od nakładających się ścieżek przejazdowych maszyny. Układ sterowany jest poprzez układy nawigacji ciągników przez złącze ISOBUS.



Dane techniczne Standardowych konfiguracji:

* Masa maszyny może odbiegać od podanej wartości w zależności od wyposażenia.
**Szerokości ram do wyboru ze standardu lub określenie dokładnej wymaganej szerokości ramy pielnika
*** Masa maszyny może odbiegać od podanej wartości w zależności od wyposażenia.
Typ* Ilość sekcji roboczych w standardzie Szerokość ramy głównej [m]** Szerokość transportowa [m] Zapotrzebowanie mocy [KM] Przybliżona masa [kg] ***
ZSA-1 2 1,3 1,3 20 130

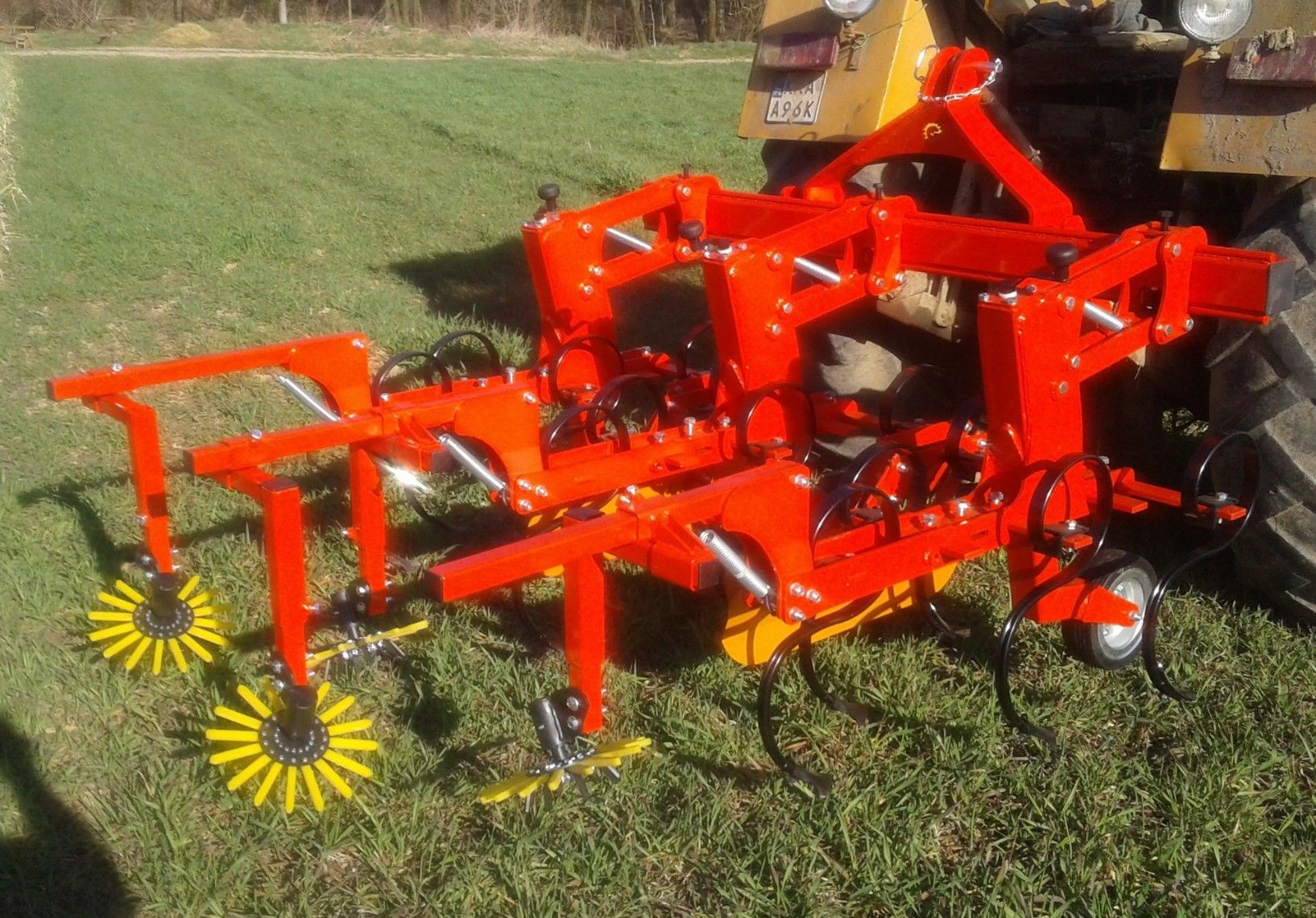

ZSA-2 3 2,0 2,0 30  300
ZSA-2-H 3 2,0 2,0 40  400

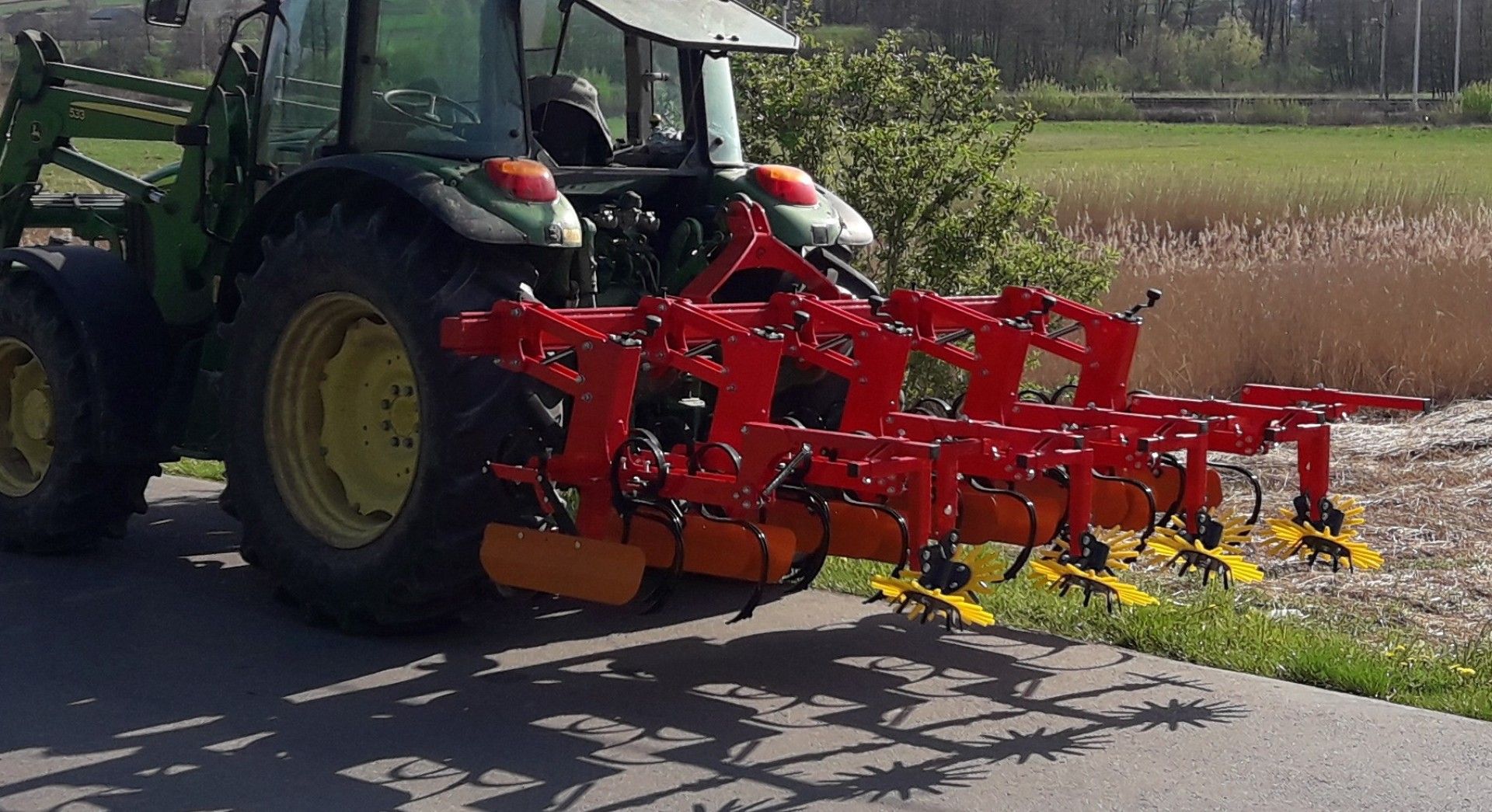

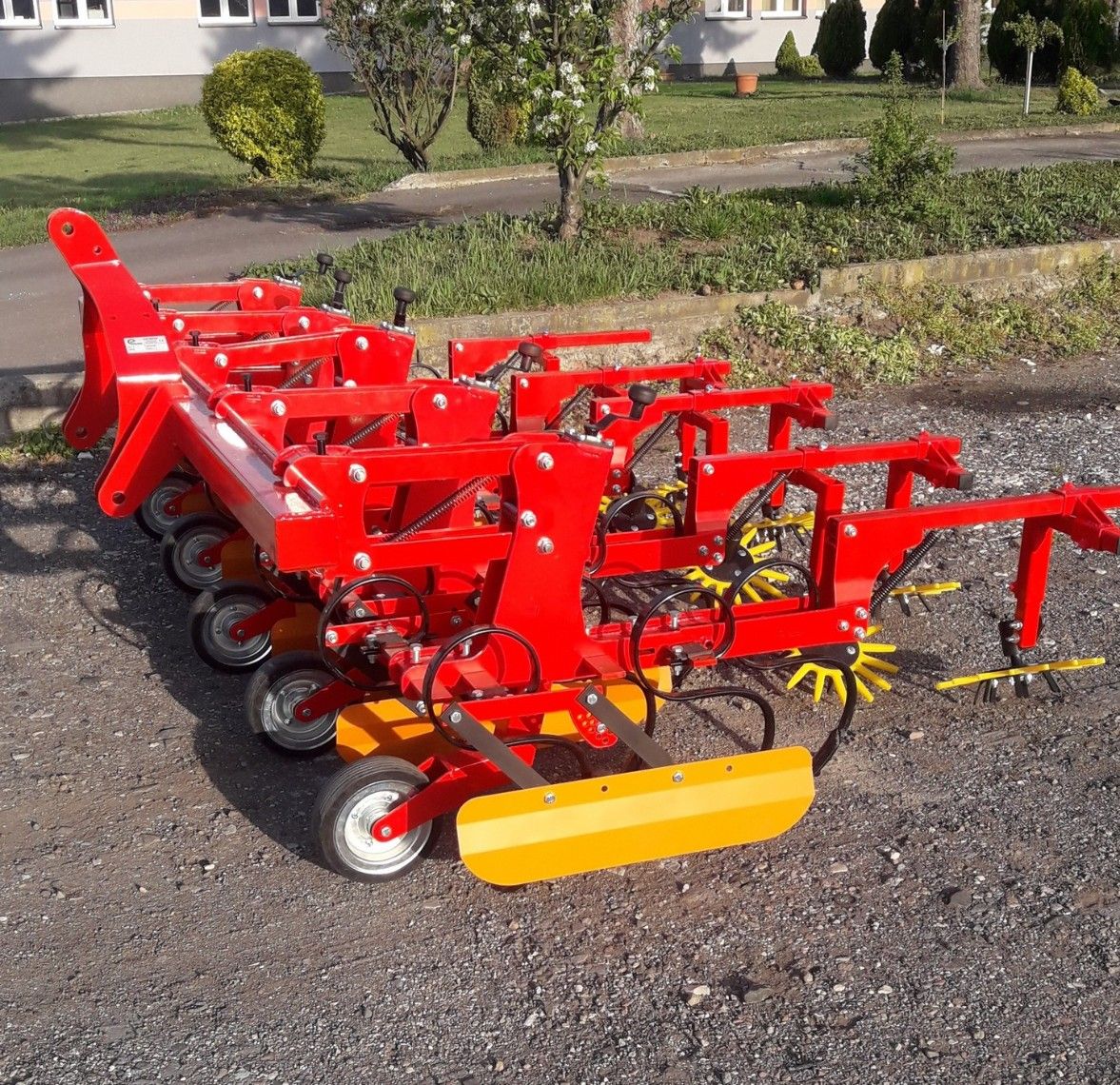

ZSA-4 5 od 3,0 do 3,5 3,0 40 450
ZSA-4-H 5 od 3,0 do 3,5 3,0 50 600
ZSA-6 7 od 3,0 do 3,5 3,0 50  600
ZSA-6-H 7 od 3,0 do 3,5 3,0 60 700
ZSA-6-SK 7 od 4,2 do 6,2 3,0 60 800
ZSA-6-SK-H 7 od 4,2 do 6,2 3,0 70 900
ZSA-8-SK 9 od 6,2 do 7,2 3,0 80 1000
ZSA-8-SK-H 9 od 6,2 do 7,2 3,0 90 1200

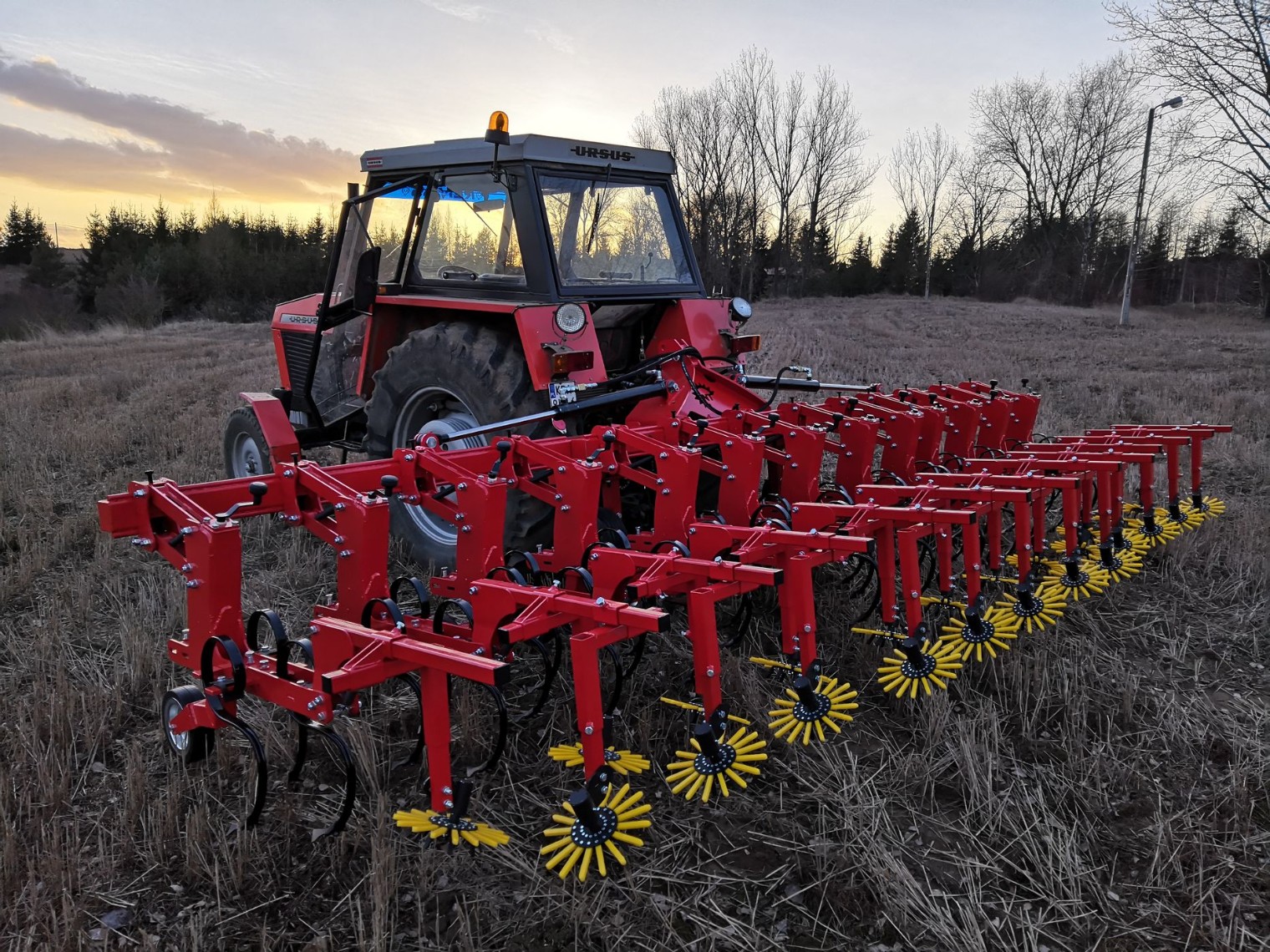

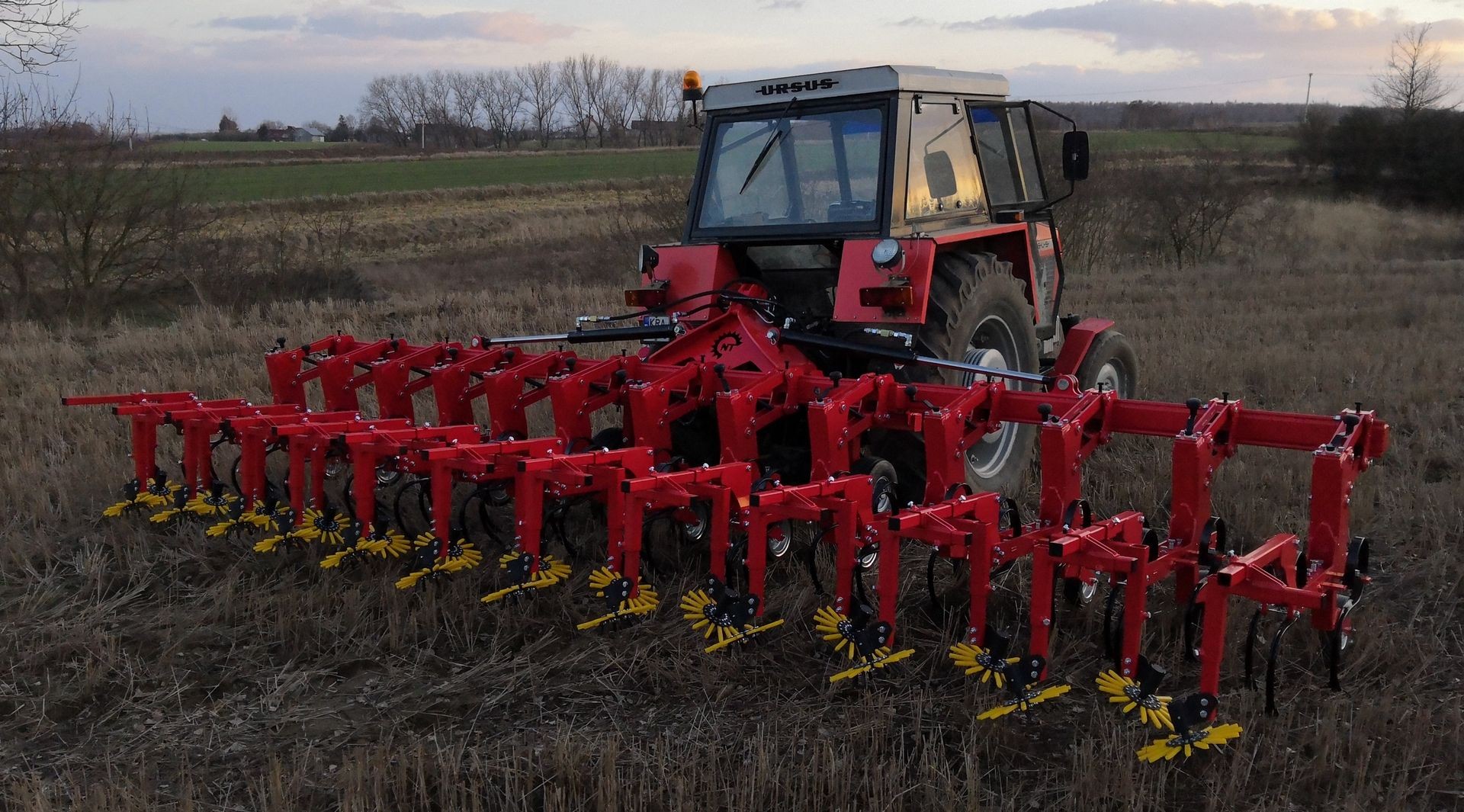

ZSA-12-SK 13 od 6,2 do 9,2 3,0 100 1300
ZSA-12-SK-H 13 od 6,2 do 9,2 3,0 120 1500
ZSA-18-SK-H 19 od 9,2 do 11,4 3,0 150 2500



Legenda oznaczenia Typu maszyny:

  • Index „ZSA” – oznaczenie typu sekcji roboczych
  • Index „-6” -  liczba obrabianych rzędów
  • Index „ –SK” – maszyna składana hydrulicznie
  • Index „ – H” – maszyna naprowadzana hydraulicznie na rzędy ręcznie
  • Index „ – HK” – maszyna naprowadzana na rzędy przy użyciu systemu wizyjnego wyposażonego w kamerę 2D lub 3D.
  • Index „ – P” – maszyna zawieszana na przedni TUZ ciągnika.

Przykłady:

Pielnik: ZSA-6-SK-H – pielnik 6 rzędowy, składany hydraulicznie z hydraulicznym, ręcznym prowadzeniem w rzędach.

Pielnik: ZSA-4-SK-HK – pielnik 4 rzędowy, składany hydraulicznie, z hydraulicznym prowadzeniem systemem wizyjnym przy wykorzystaniu kamery 2D lub 3D.

Pielnik: ZSA-3-P – pielnik 3 rzędowy zawieszany na przedni Tuz ciągnika z ramą nieskładaną hydraulicznie.



Wyposażenie pielników NIVA-TOP

Zakres szerokości ram od 2 do 3,5 m dla maszyn nie składanych hydraulicznie.

Zakres szerokości ram od 4,2 m do 9,2 m dla maszyn składanych hydraulicznie.

  • Gwiazda pieląca średnicy 250 mm,  300mm, 380mm z układem samo kopiowania terenu.

  • Aplikatory nawozów, mikroelementów lub biopreparatów :  grawitacyjny lub pneumatyczny

  • Gęsie stopy lub zęby podcinające „Vibro” z płaskimi ostrzami

  • Redlice z węglikiem spiekanym

  • Redła do redlin

  • Chwastownik sprężynowy

  • Oświetlenie LED

  • Kamera podglądowa z monitorem w ciągniku

  • System wizyjny do automatycznego naprowadzania na rzędy uprawy wykorzystujący algorytm analizy obrazu w czasie rzeczywistym. Zbieranie danych poprzez kamery 2D lub 3D do wyboru.

  • Układ kontroli sekcji SECTION CONROL z oczujnikowaniem z systemem komunikacji ISOBUS.

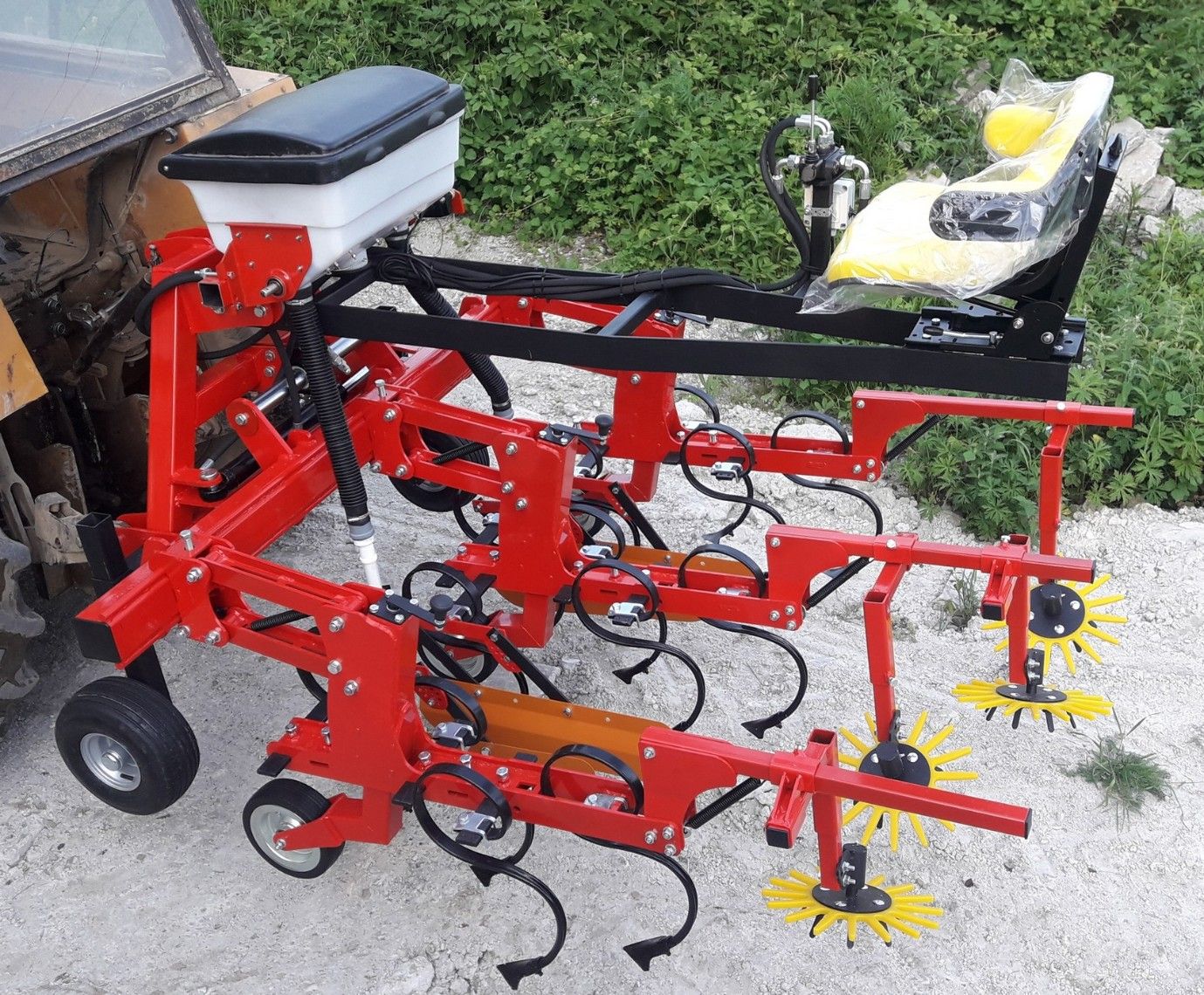

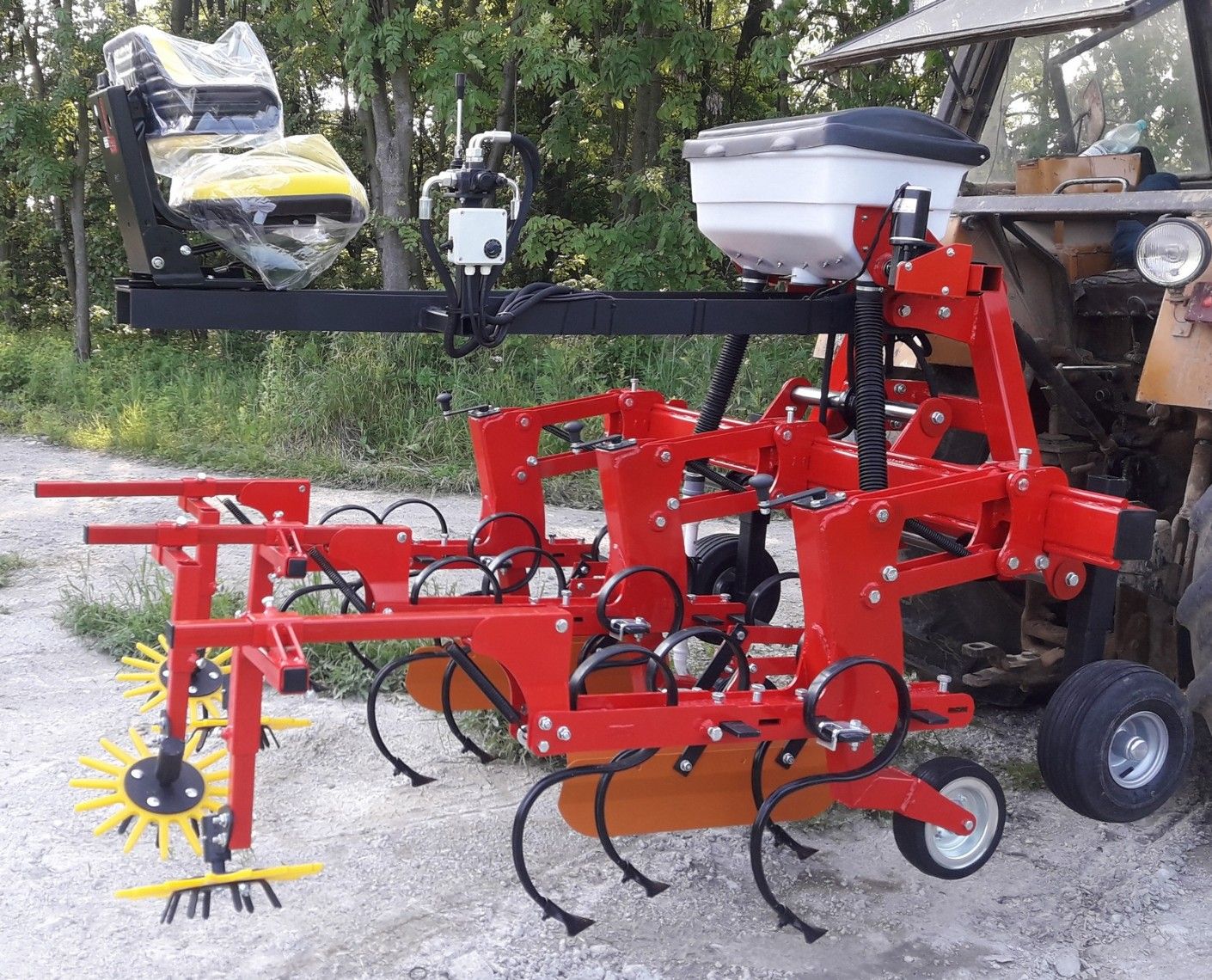

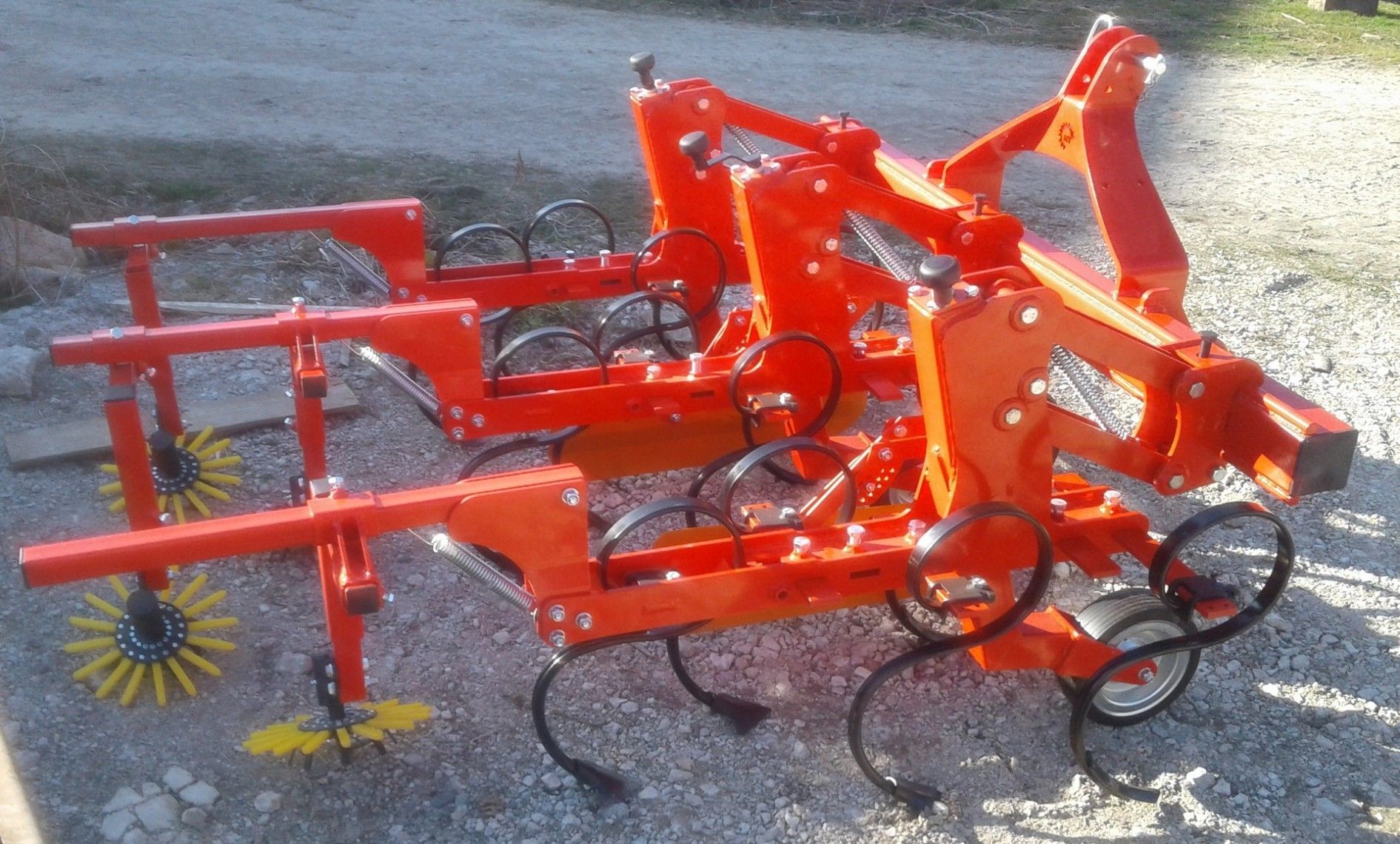

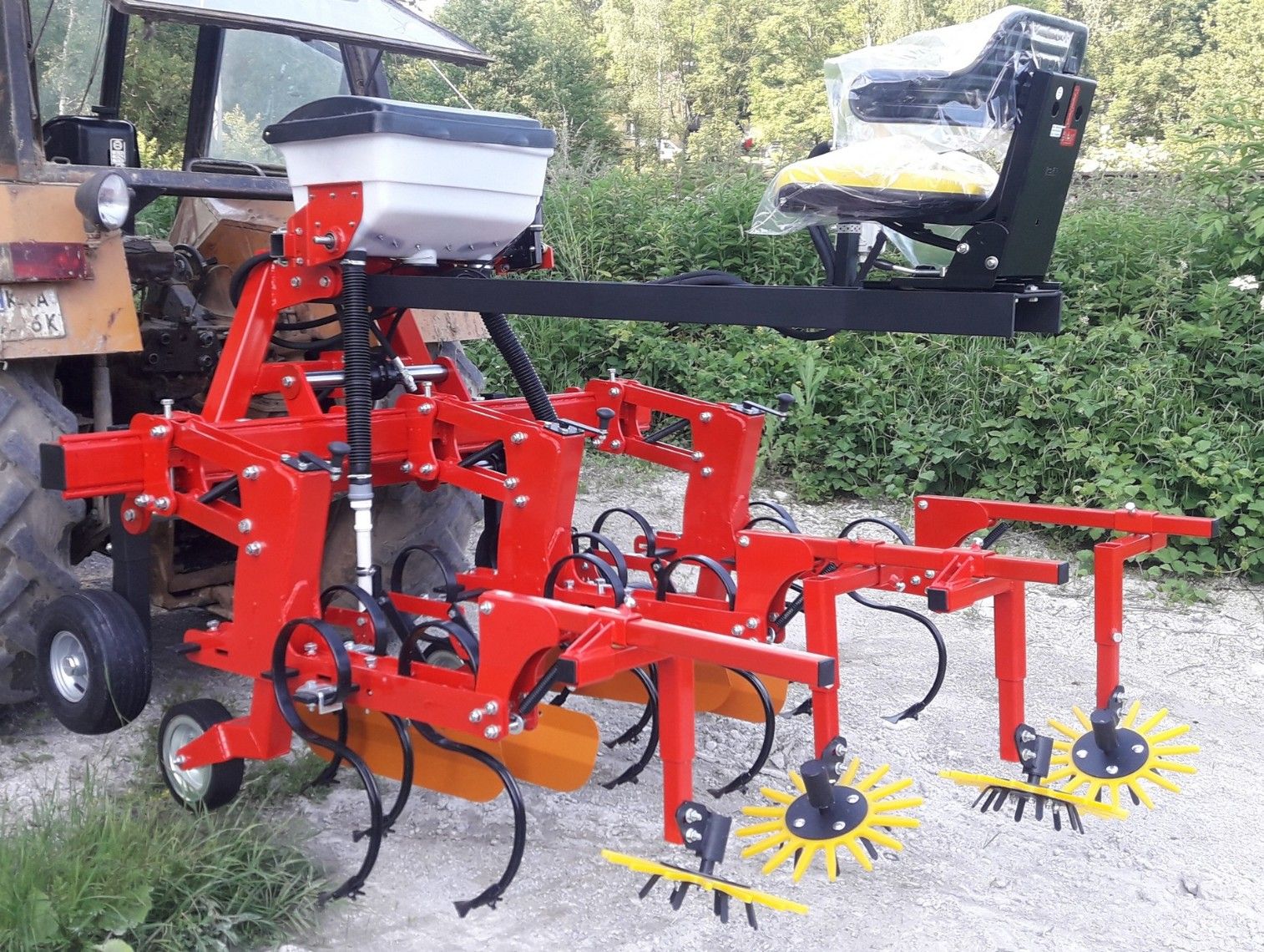

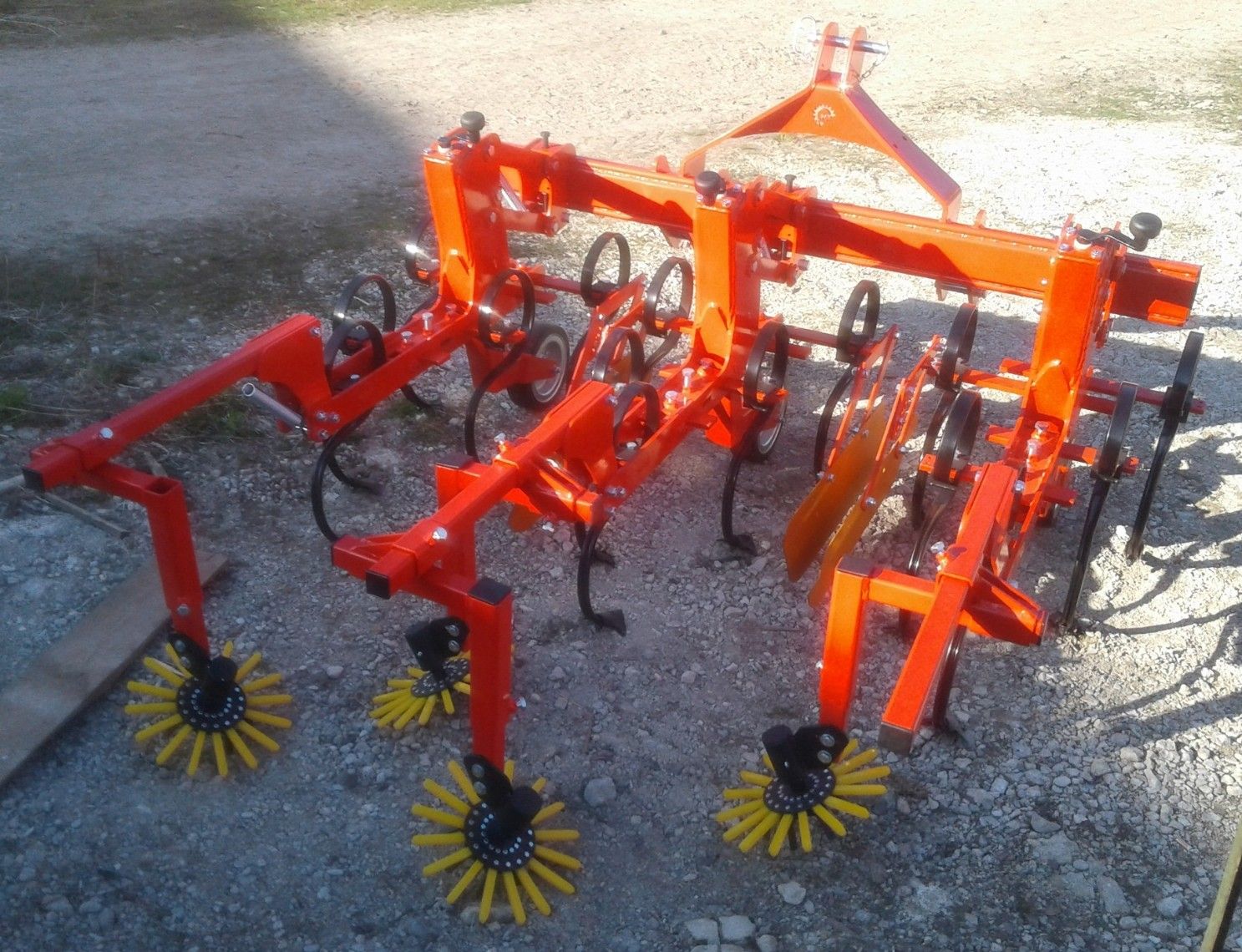

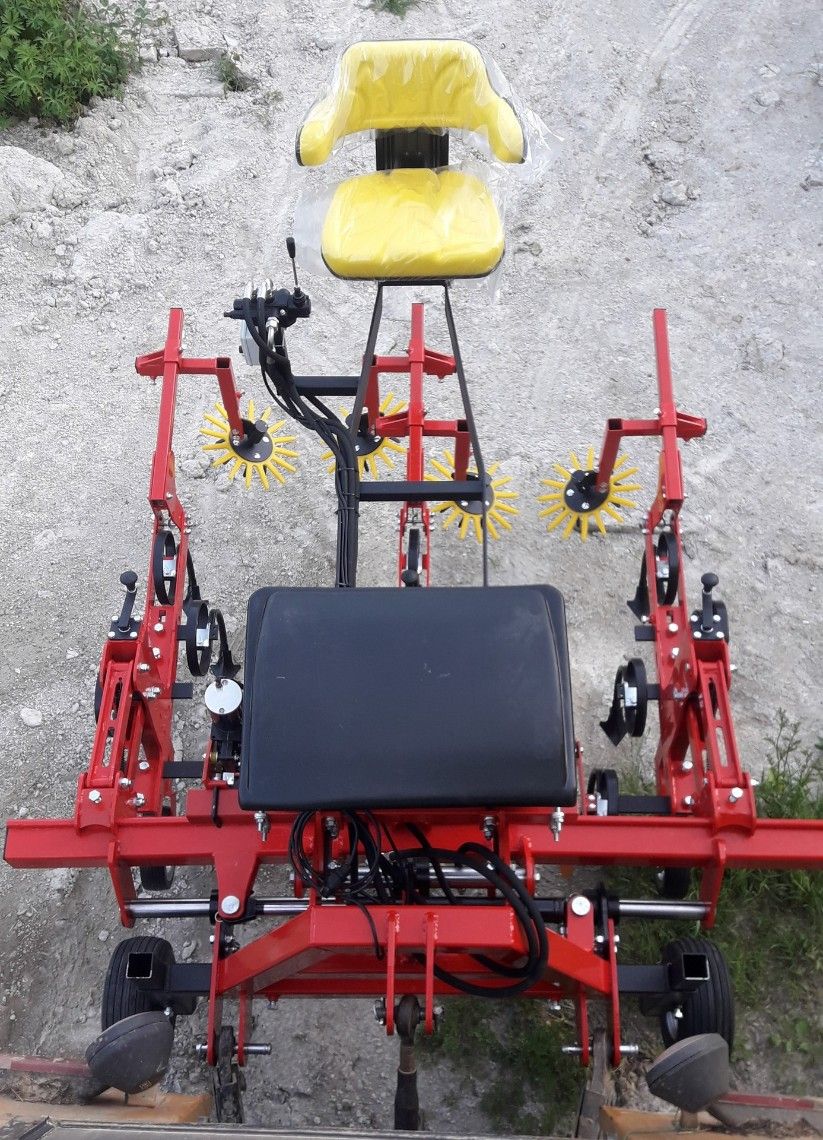

ZSA-2-H

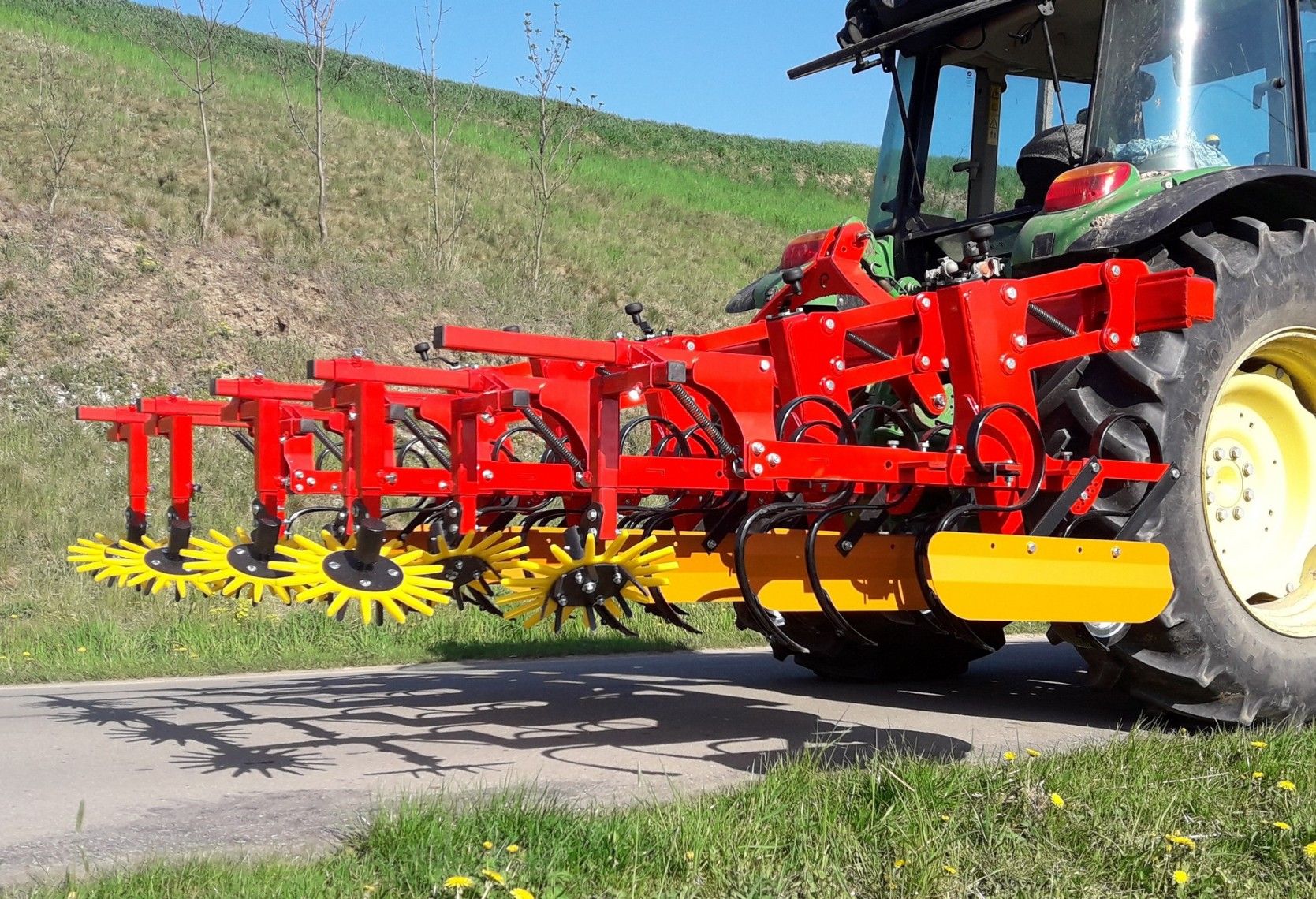

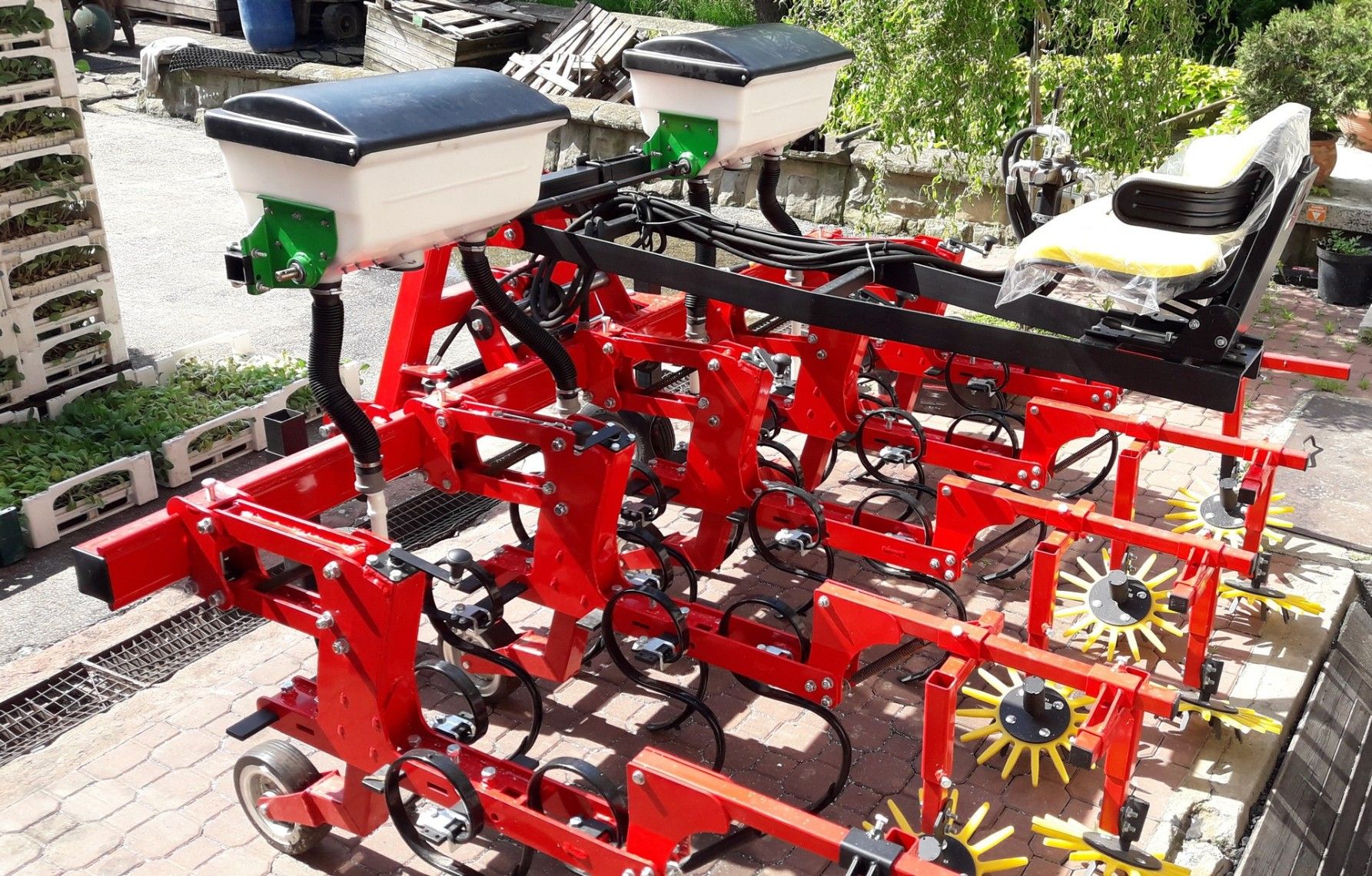

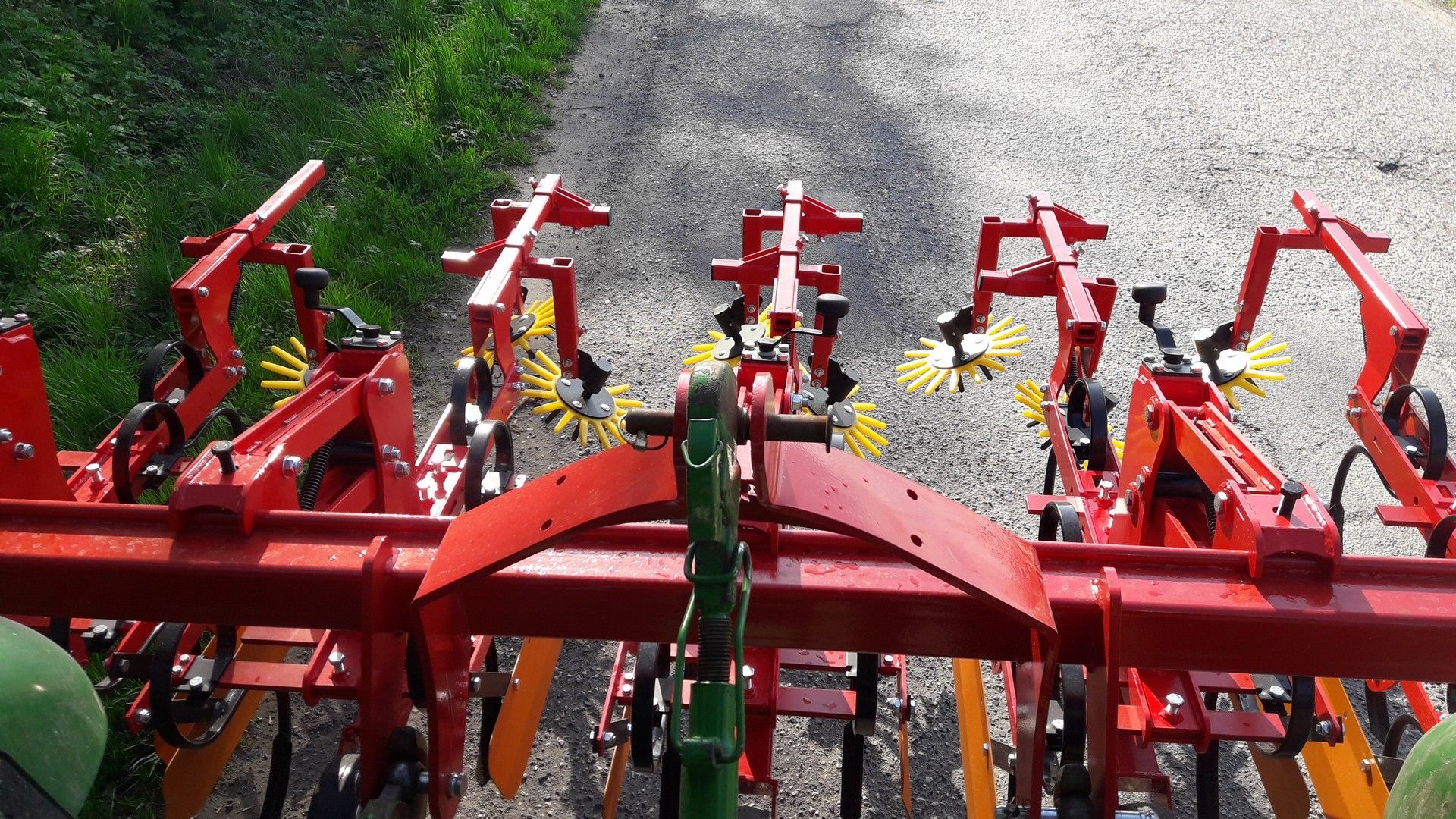

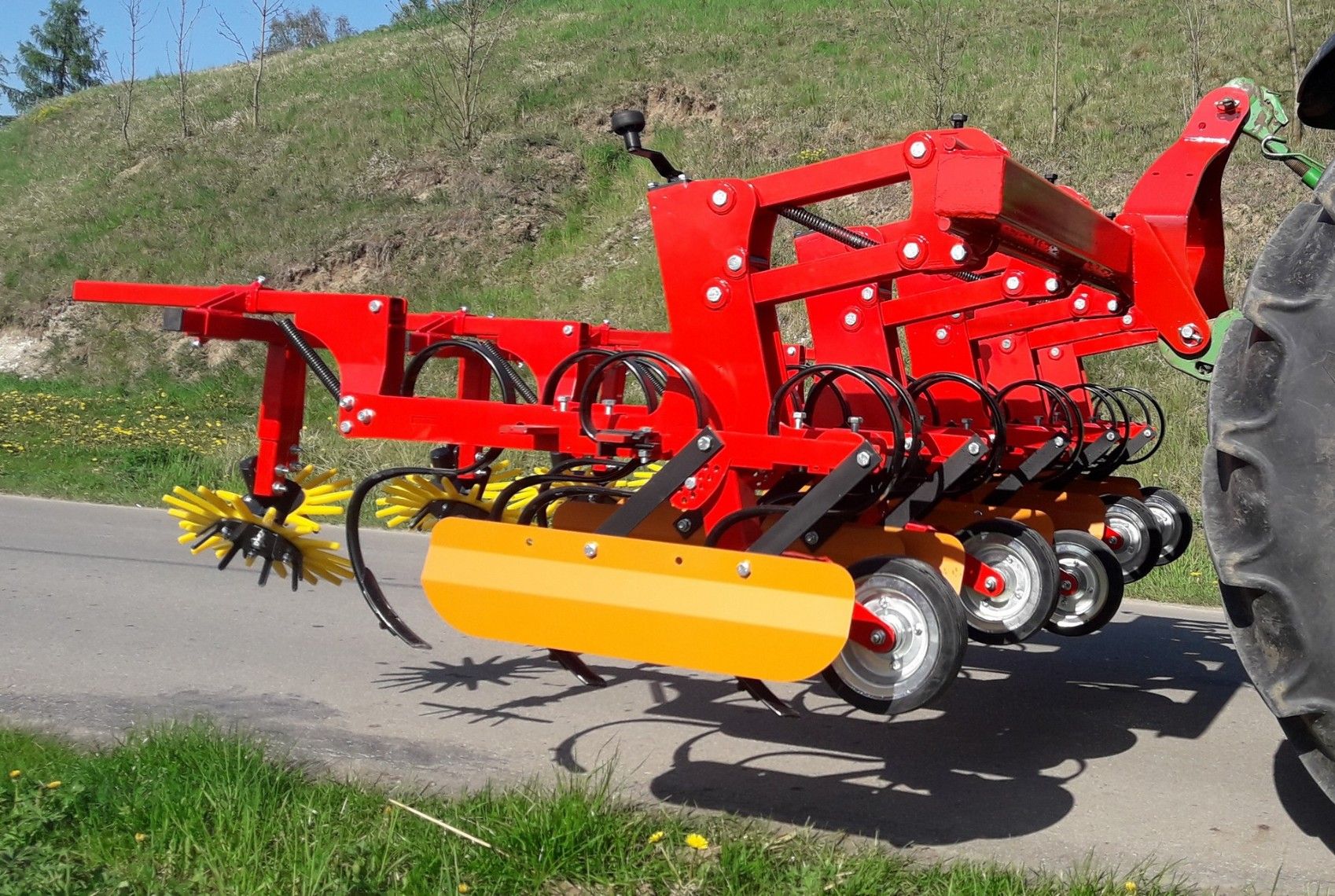

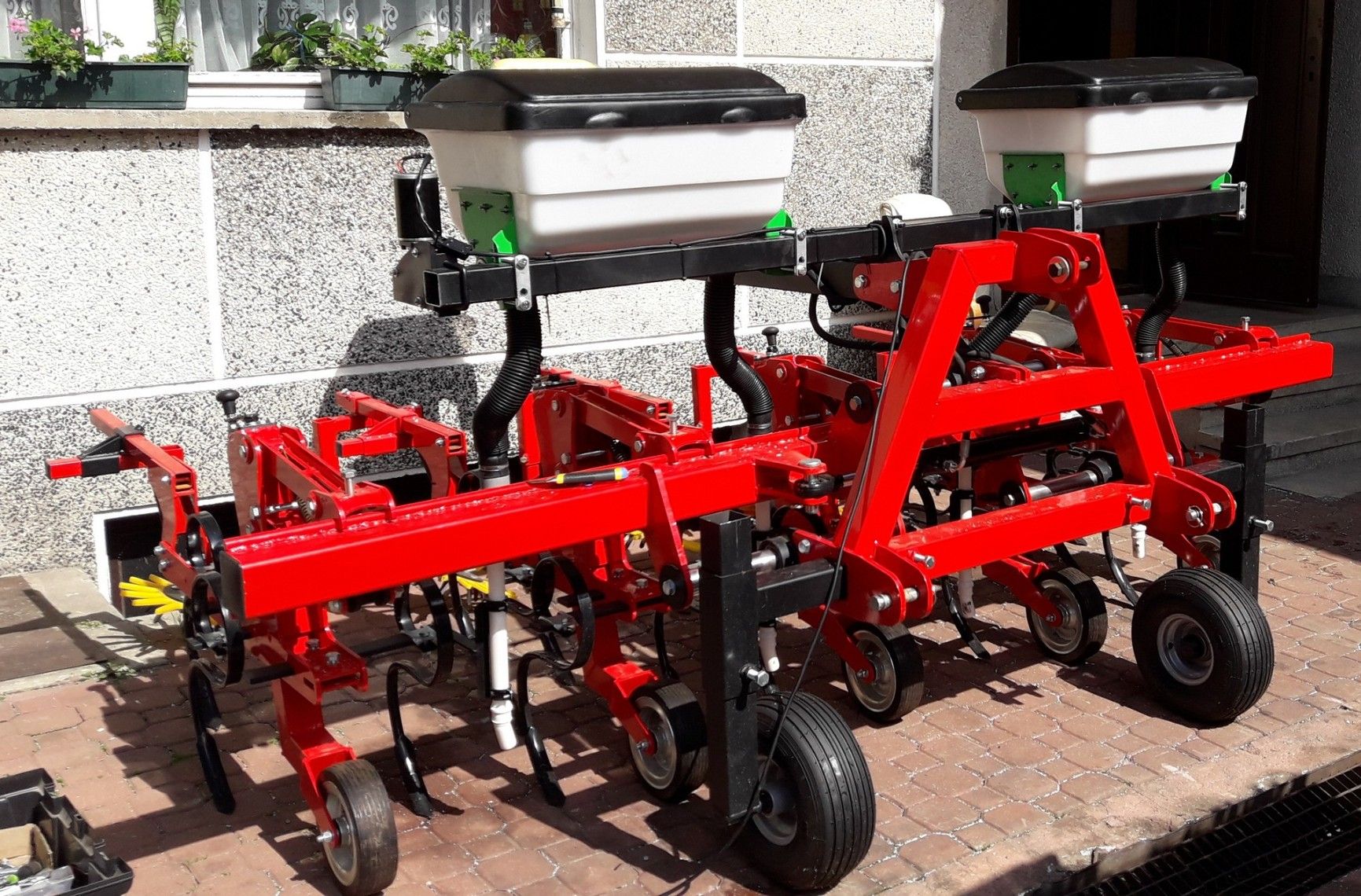

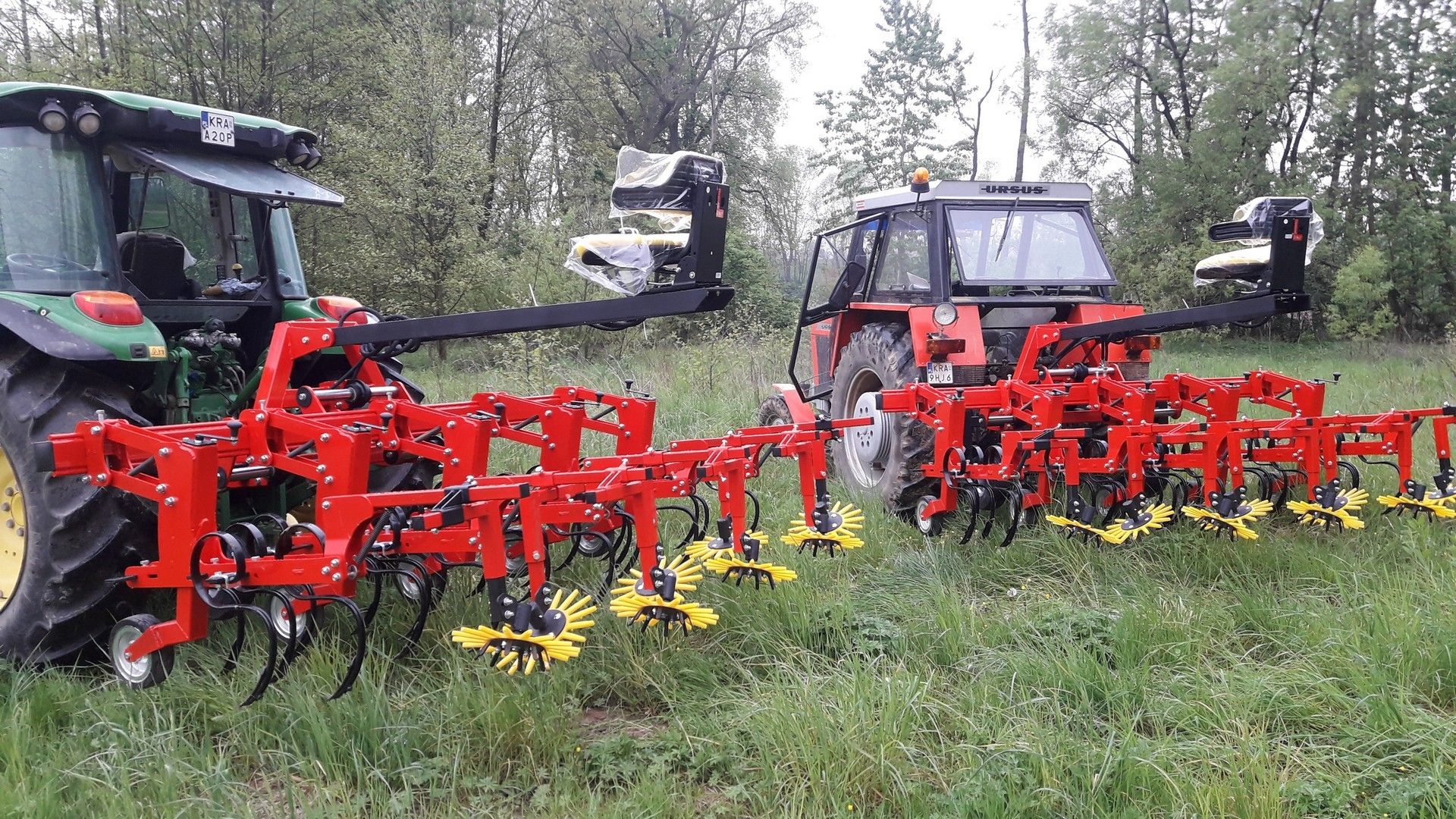

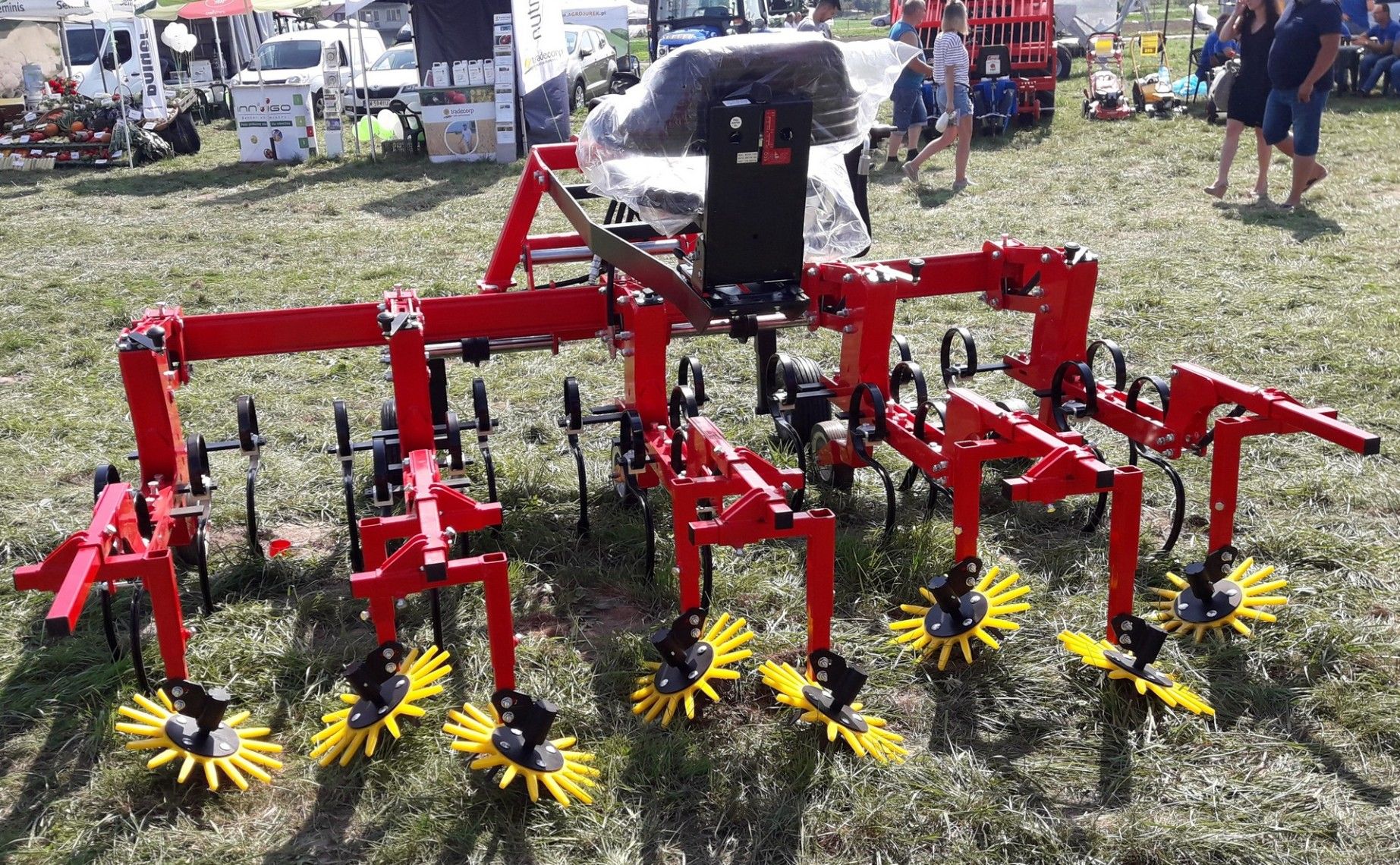

ZSA-4-H

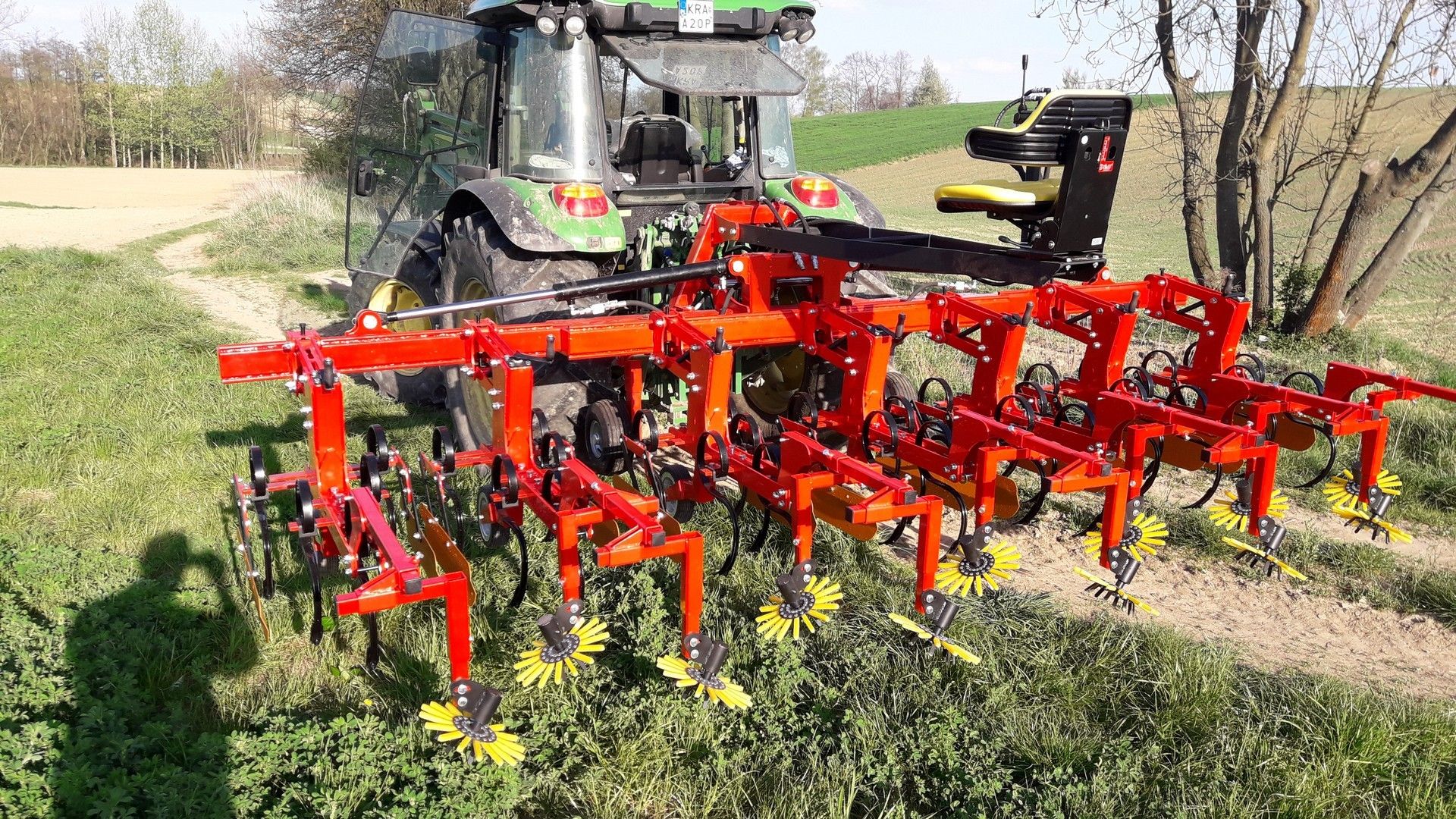

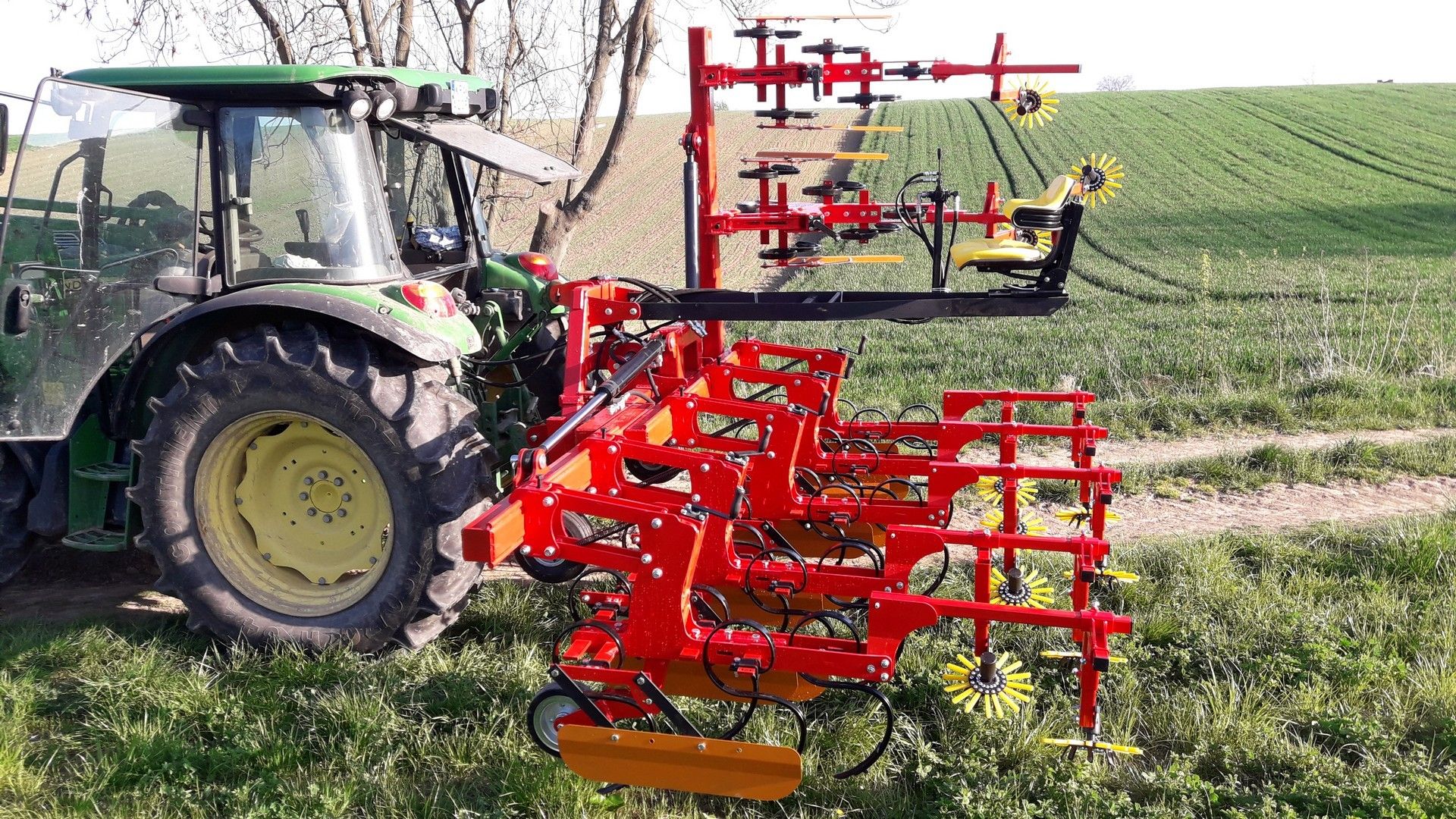

ZSA-6-H

ZSA-6-SK-HK

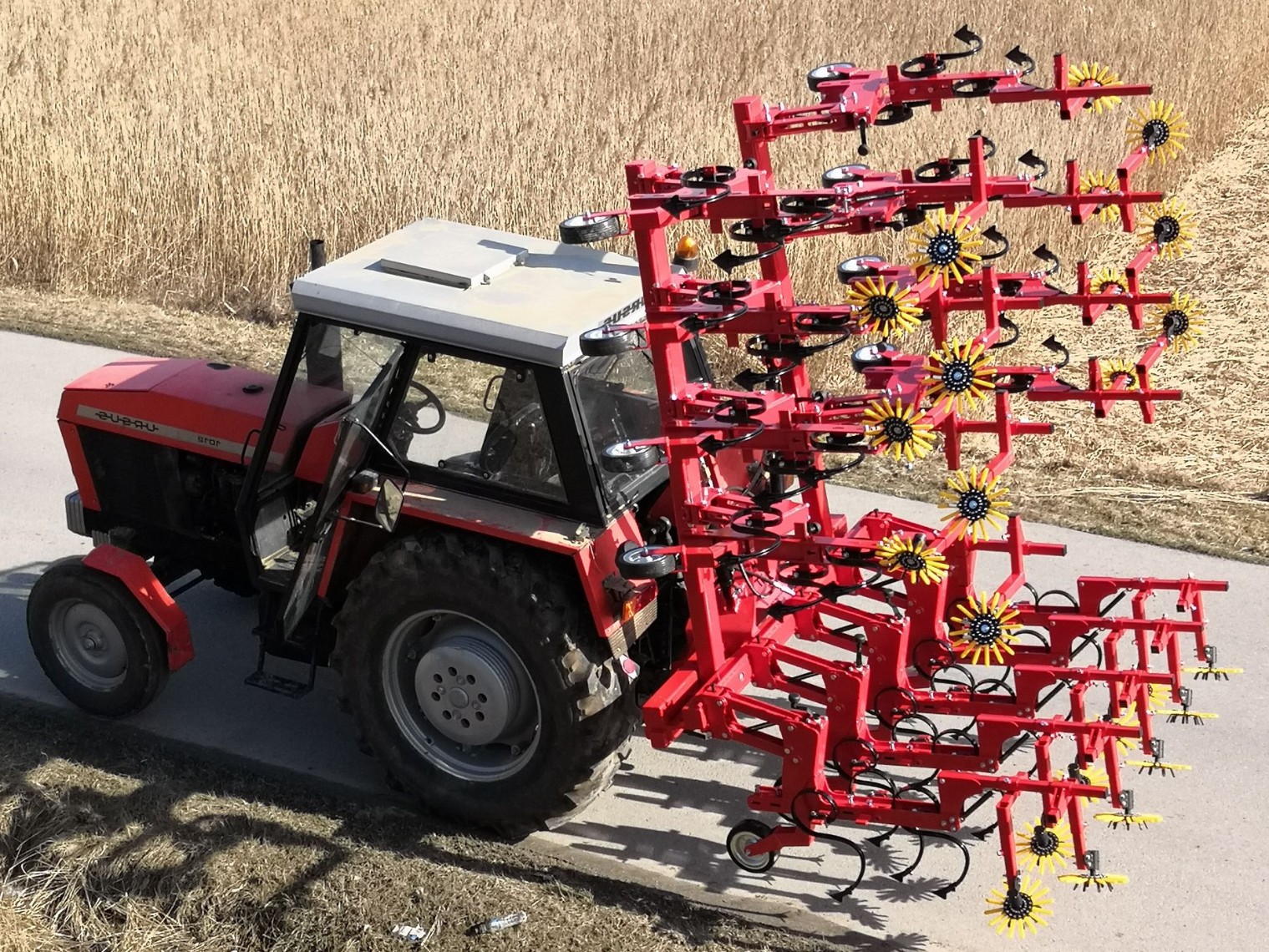

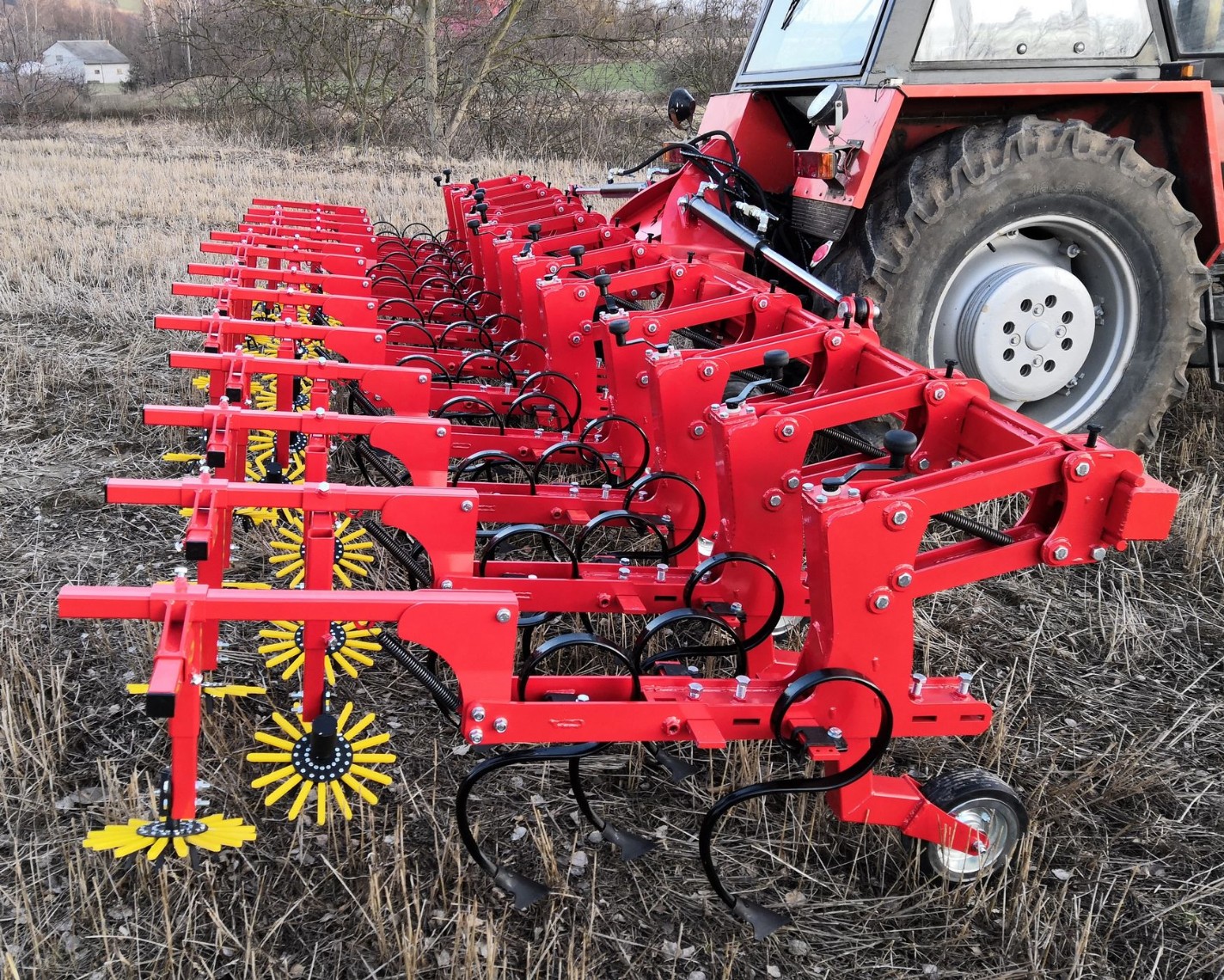

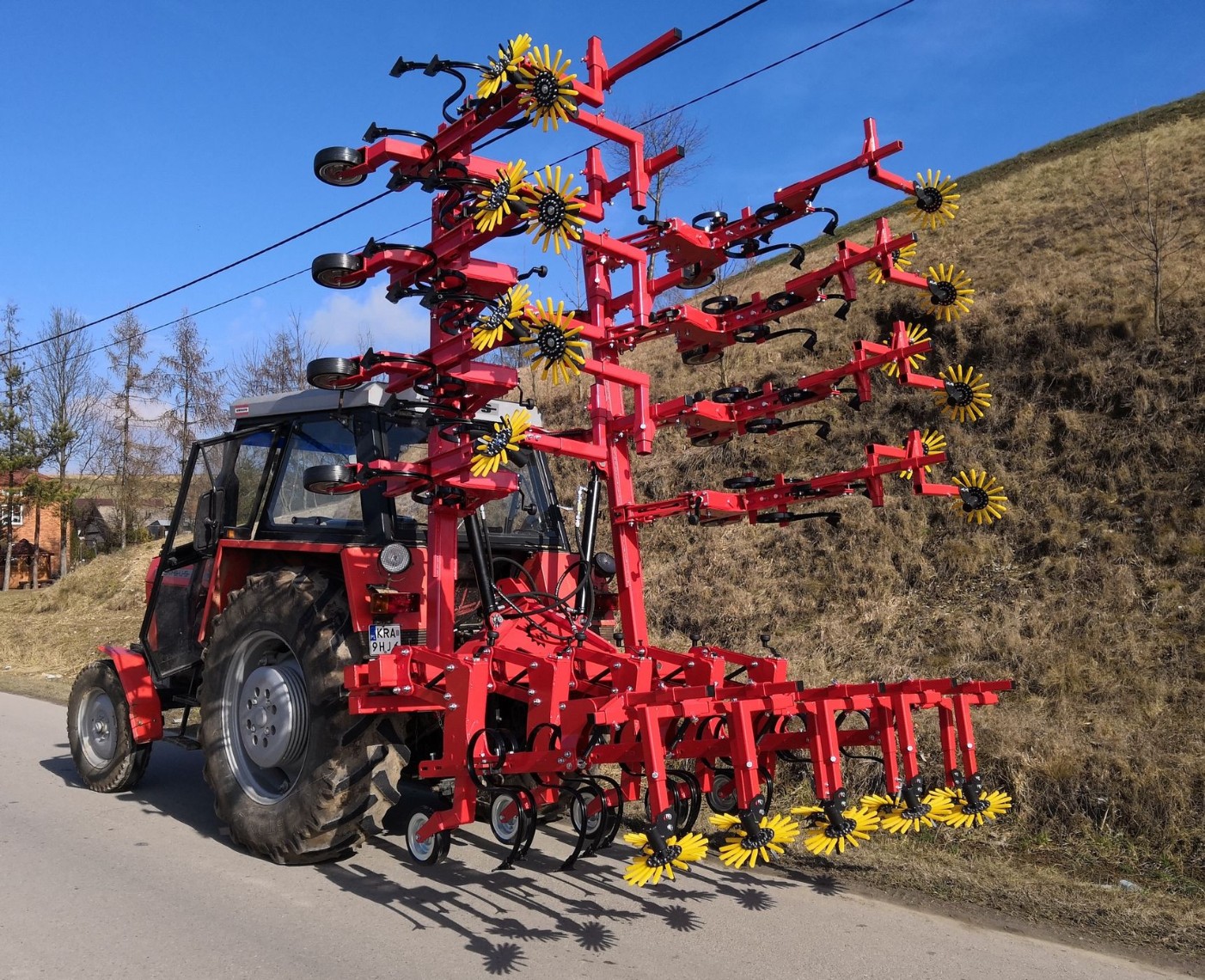

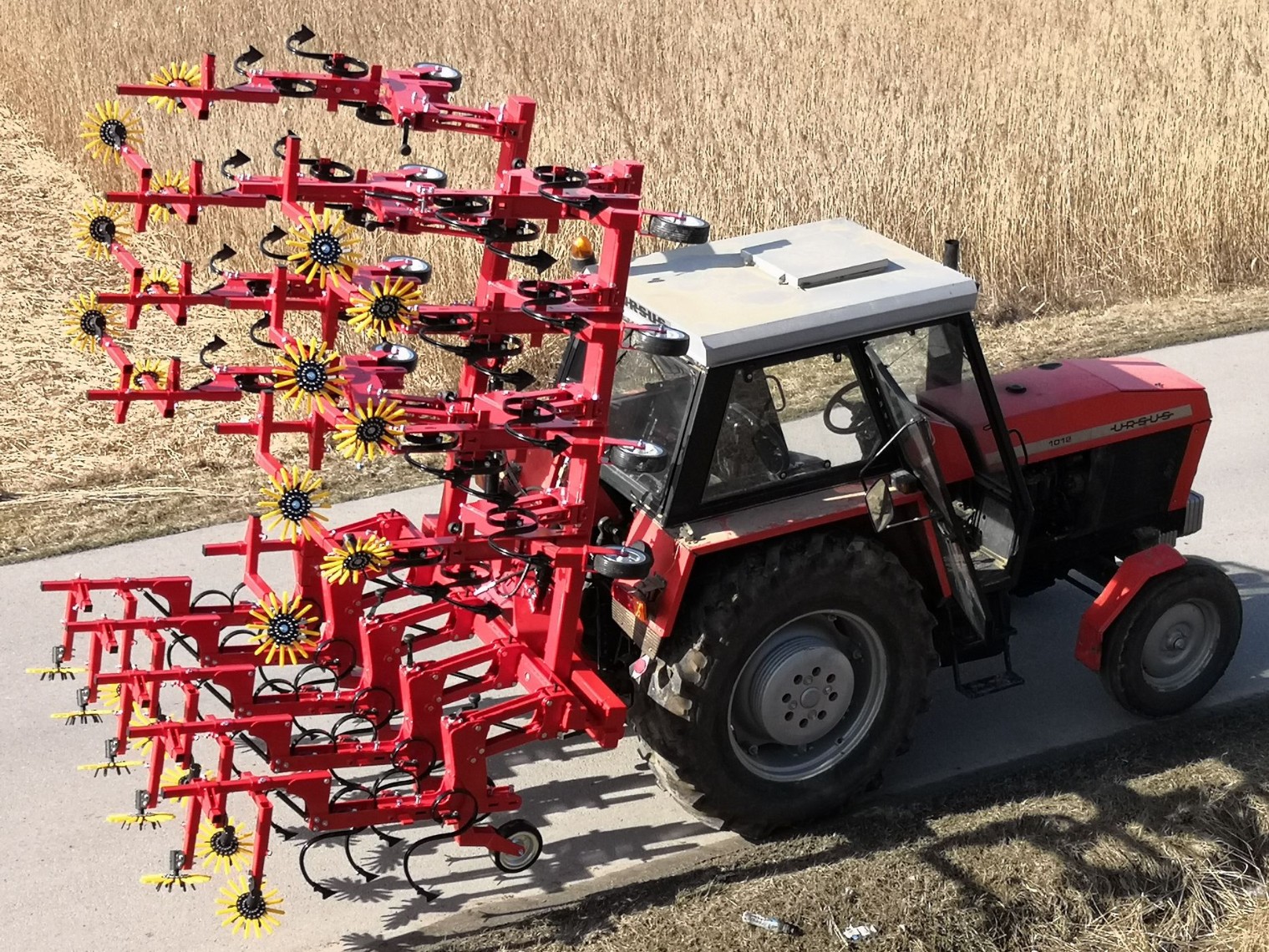

ZSA-12-SK-HK

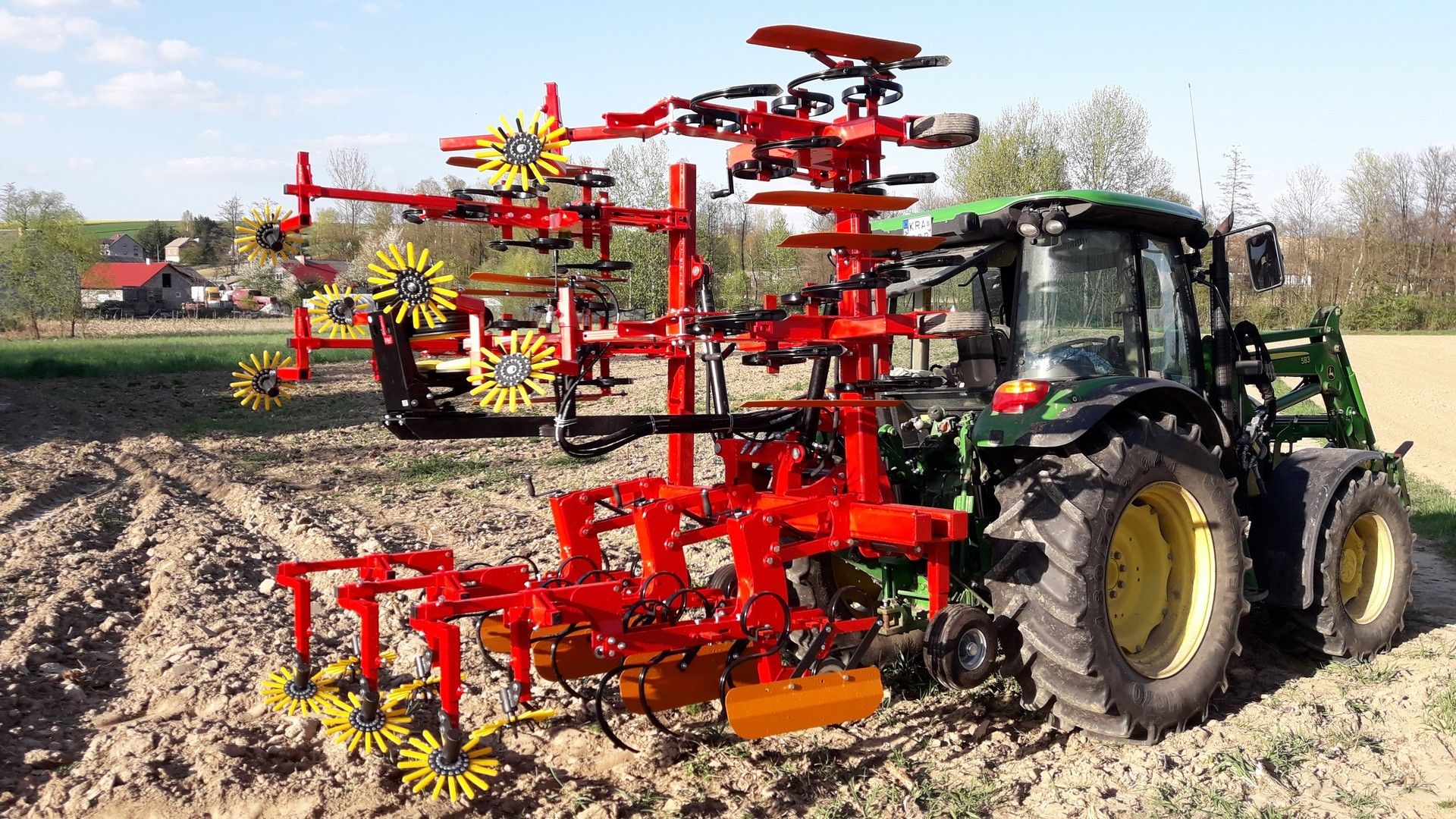

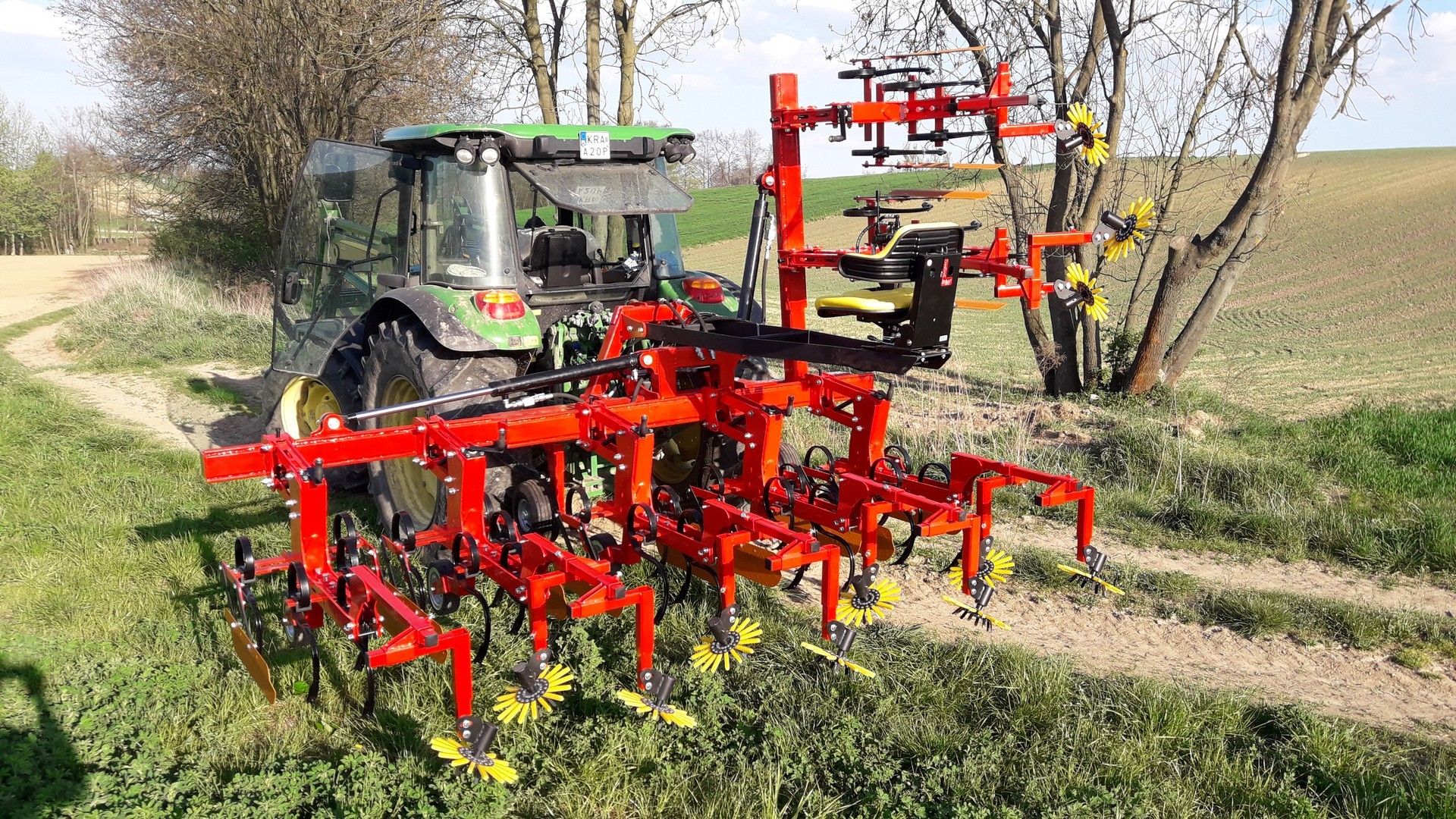

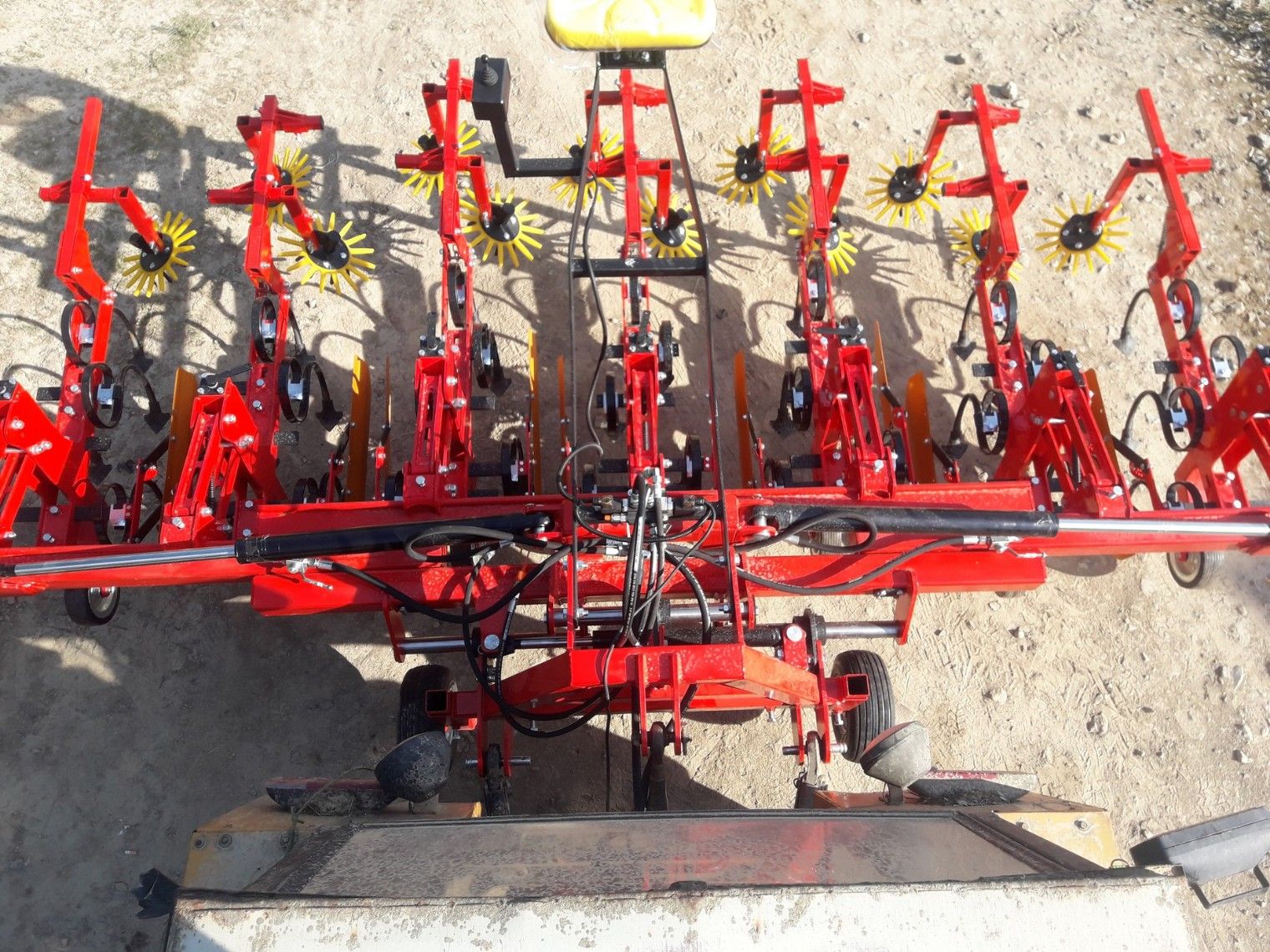

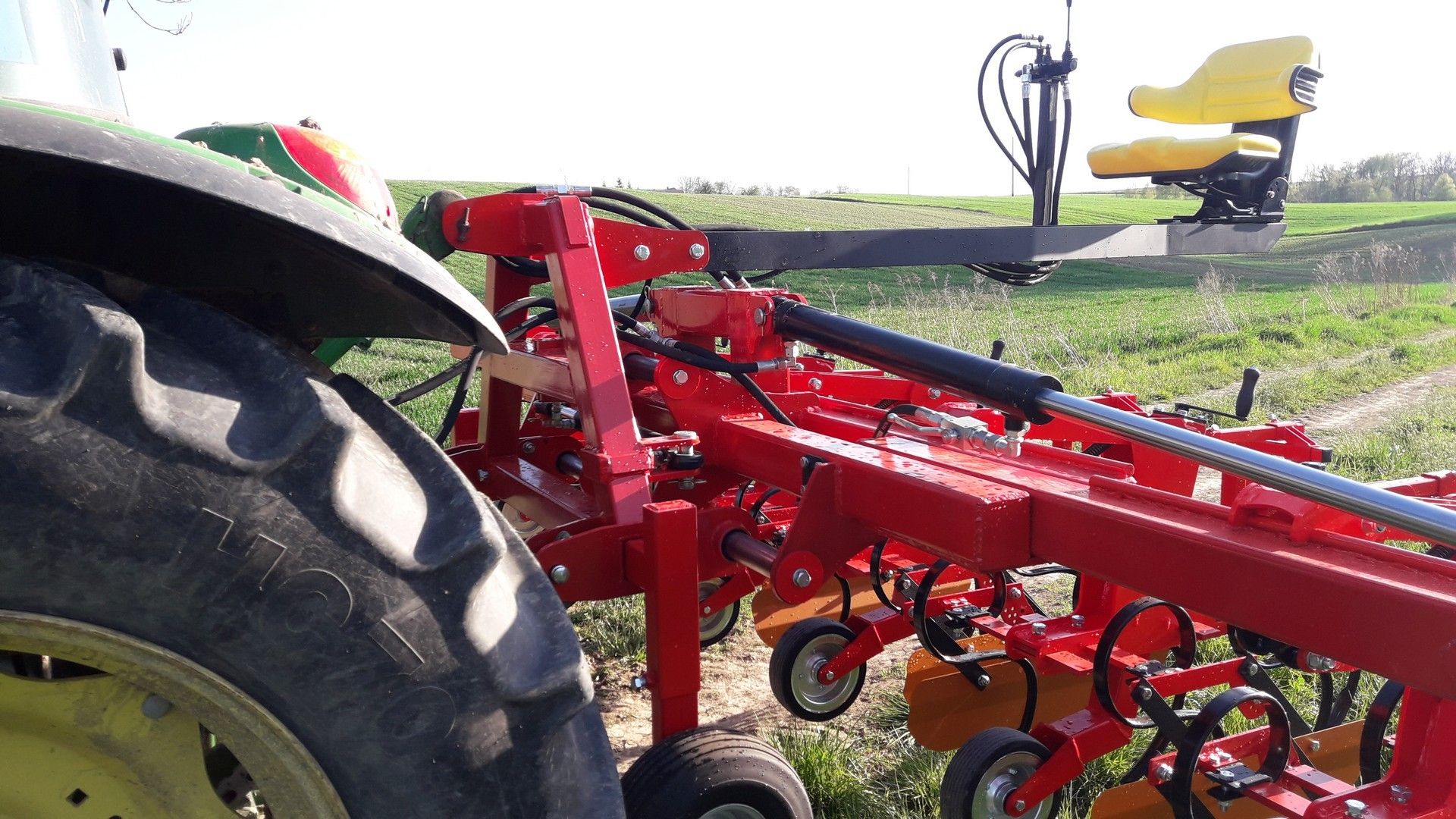

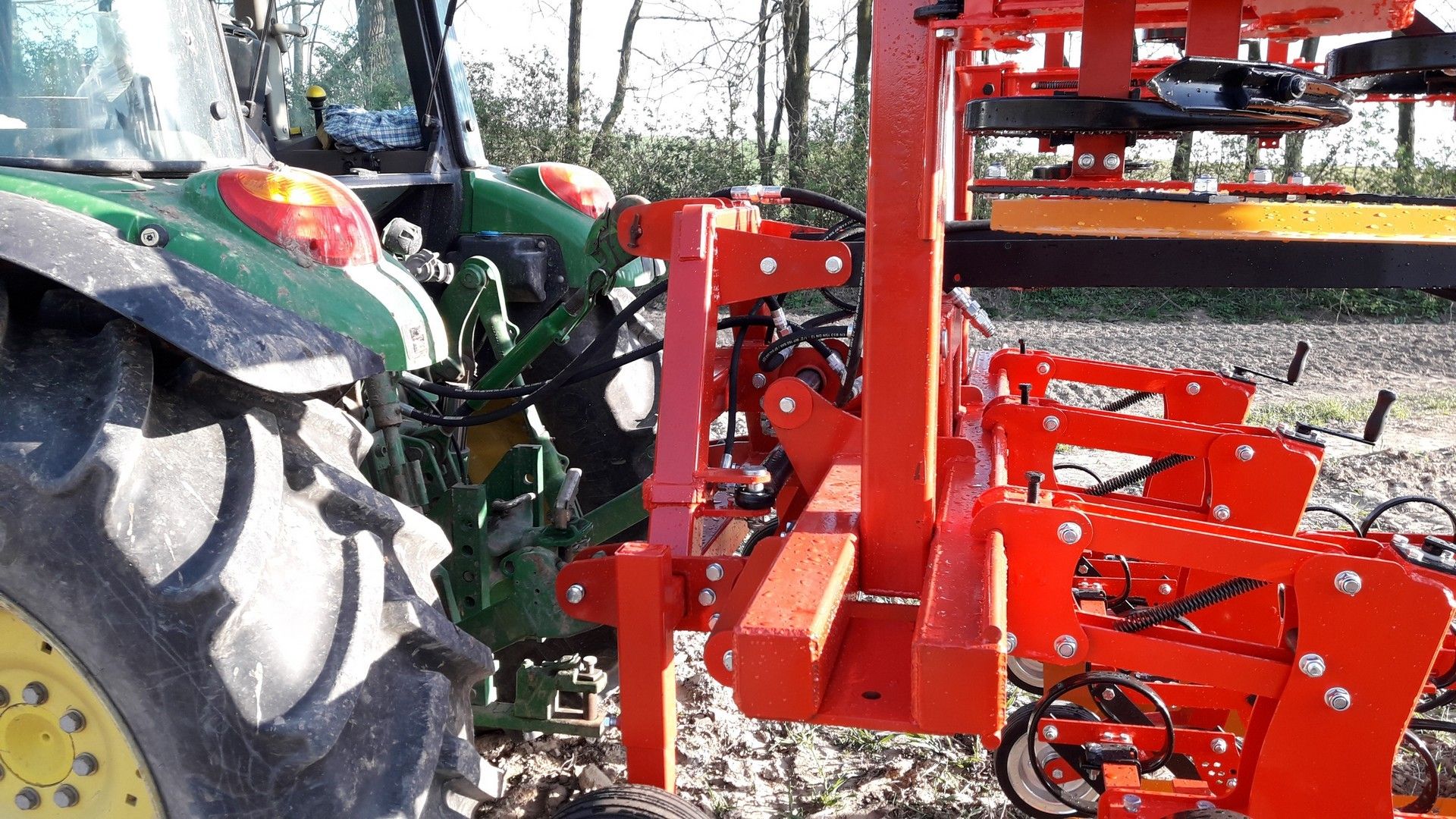

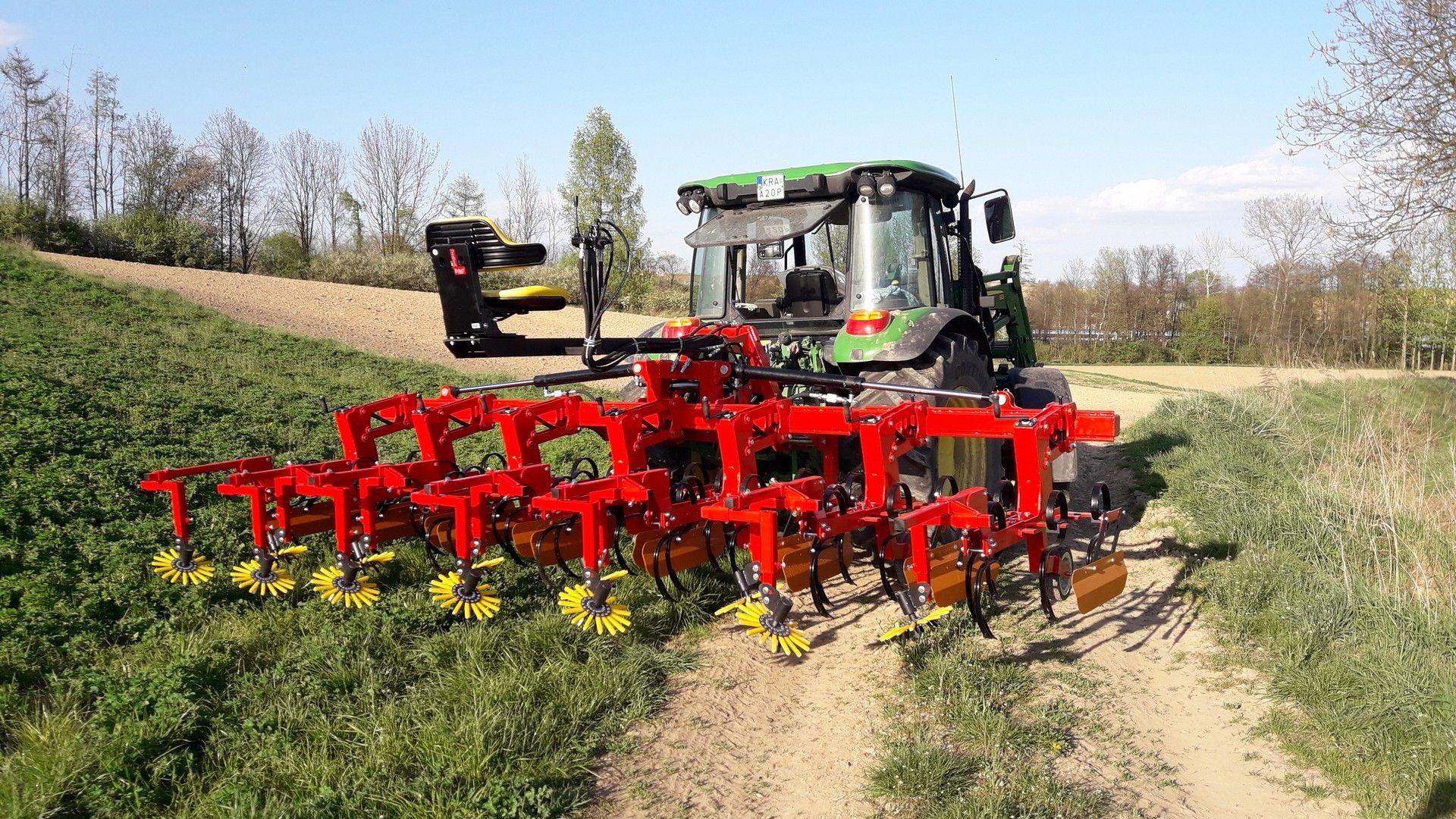

ZSA-18-SK-H

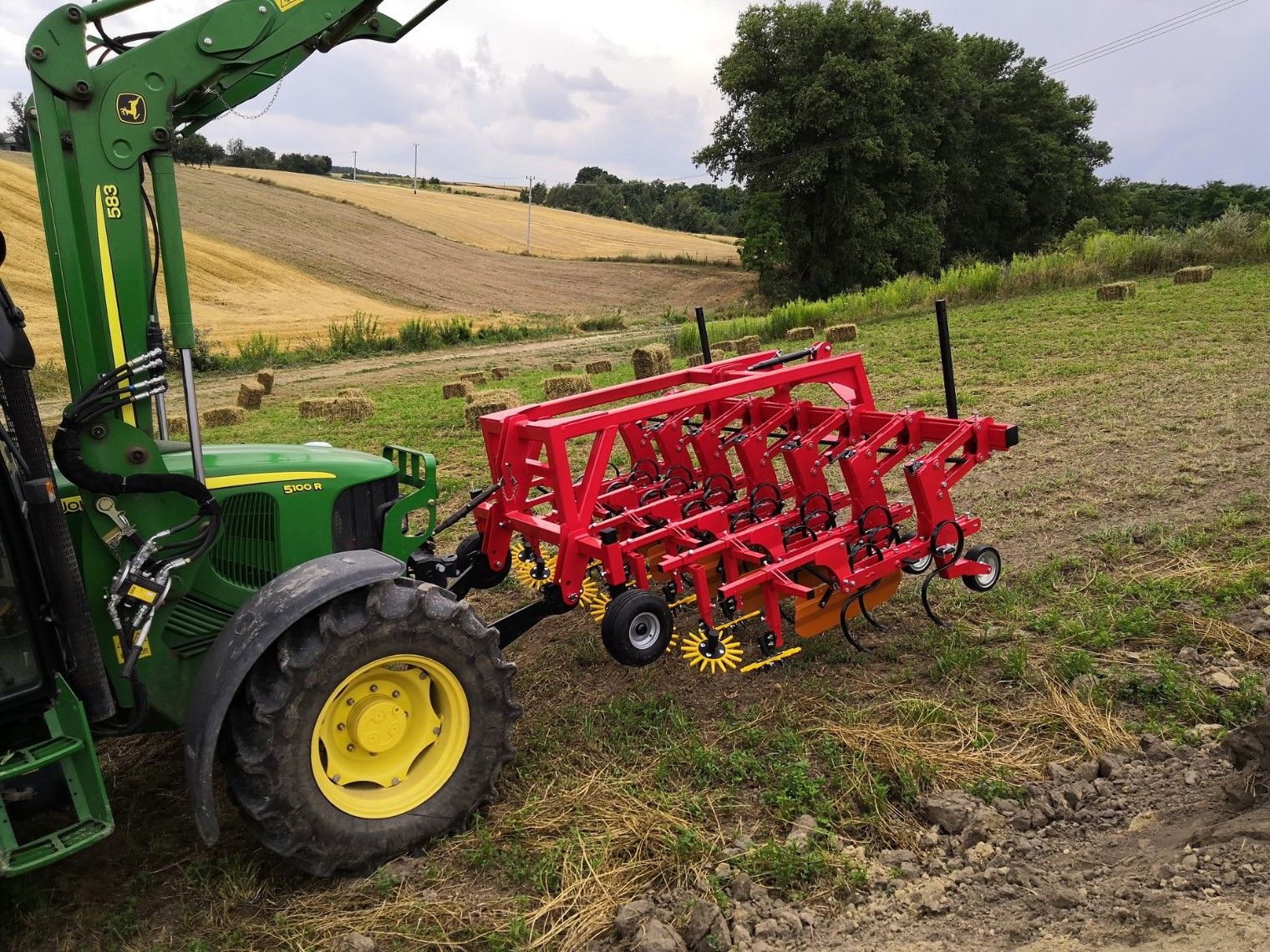

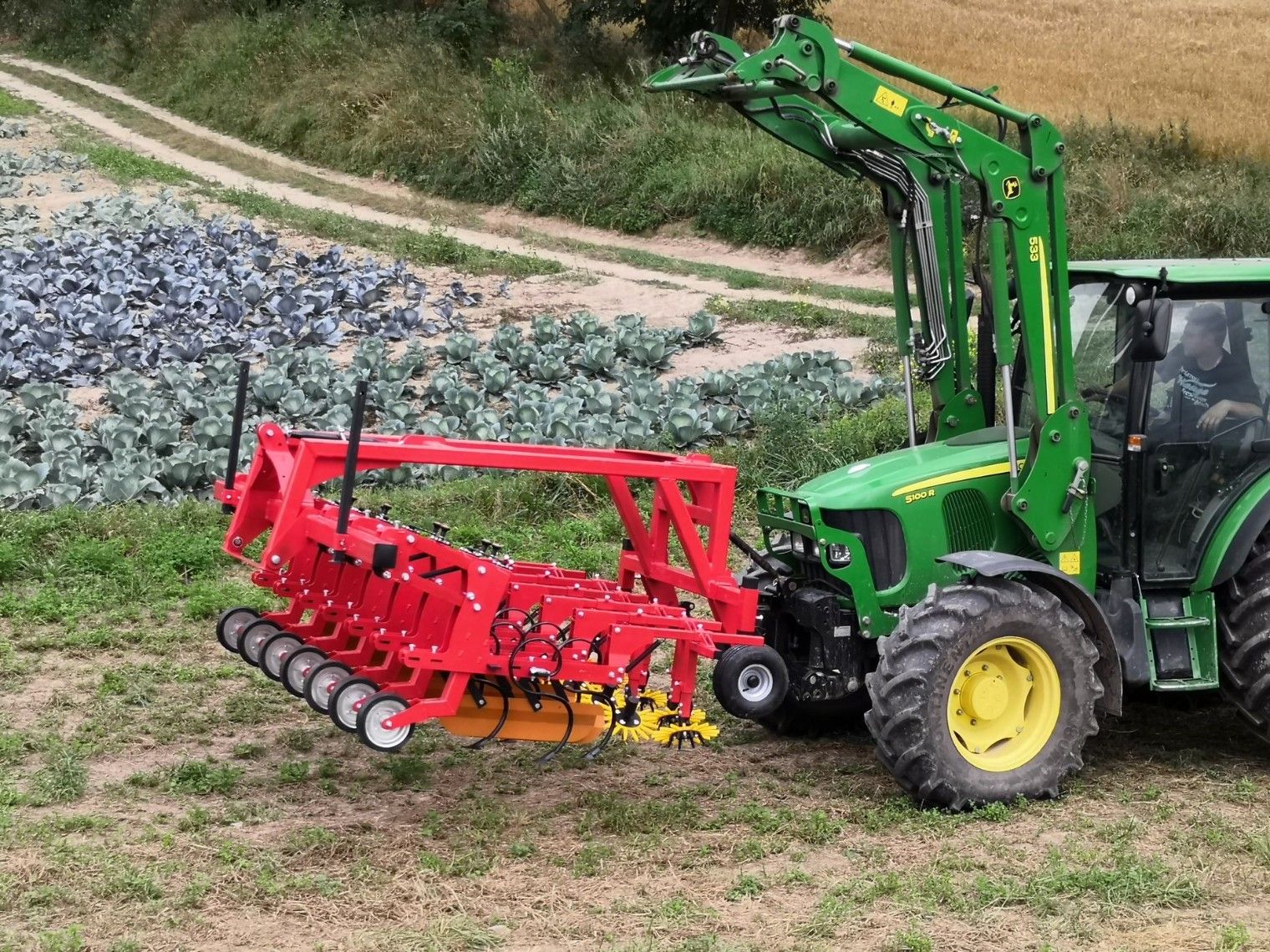

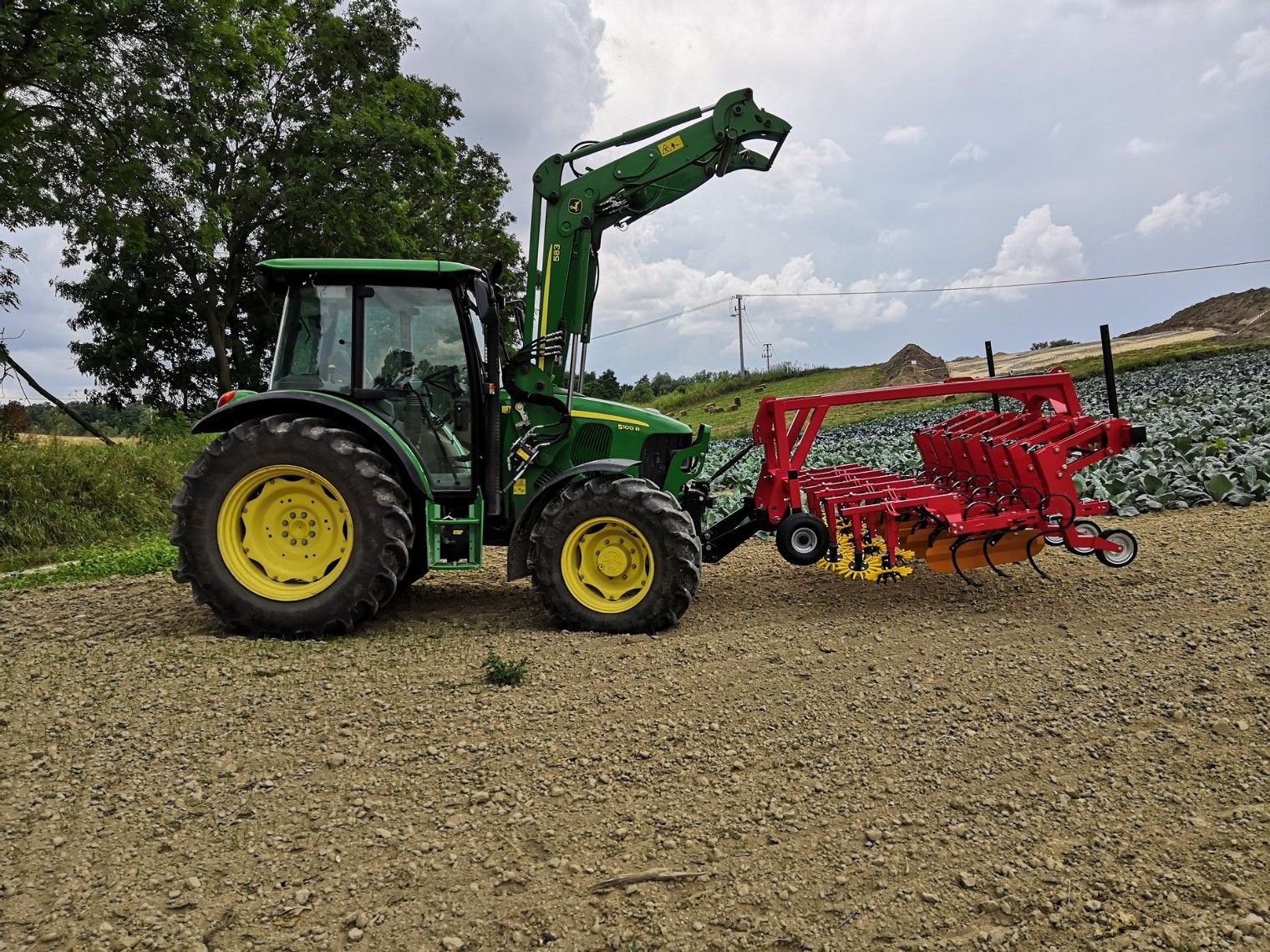

Pielniki zawieszane na przedni TUZ ( index "-P" )

Wersje Specjalne
